増厚ソリッドを作成

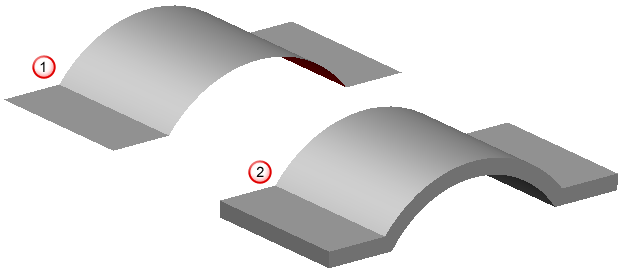

開いた、平坦なソリッド に厚さを適用し、閉じたソリッド を作成することができます。

閉じたソリッドの反対側のフェースは、開いたソリッドのフェースをオフセットして作成されます。

次の方法で、増厚ソリッドを作成します。

1. 開いたソリッドを選択します。
2. [ソリッド]タブ > [フィーチャ]パネル > [増厚]をクリックして、[増厚ソリッド]ダイアログを表示します。



3. ダイアログを使用して、ソリッドの増厚をコントロールします。

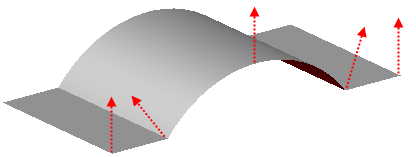

   • [厚さ]: 厚さは、サーフェス法線の負の軸に沿って、ソリッド内部から計測されます。



     厚さの値を指定します。

   • [反転]: 厚さは、ソリッドの外側から計測されます。

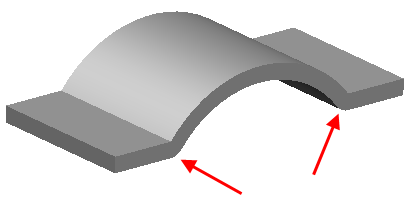

   • [丸型コーナー]: 増厚ソリッドの新規フェースでコーナーを丸型にします。



4. [OK]をクリックしてソリッドを増厚し、ダイアログを閉じます。

   操作を表す[増厚フィーチャー]アイコン が、ソリッド フィーチャー ツリーに表示されます。
