ラップフィーチャーを作成

注: この機能は、お使いのライセンスにより、利用できない場合があります。

ラップ ウィザードを使用して、トライアングル メッシュをサーフェスやソリッドにラップすることで、サーフェスやソリッド上にラップ フィーチャーを作成することができます。

このラップ方法は、[サーフェス]タブ > [作成]パネル > [ラップ]を選択する場合と同様です。ただし、ラップは、フィーチャー ツリーに表示されるソリッド フィーチャーとして作成されます。これにより、ラップフィーチャーを編集します。

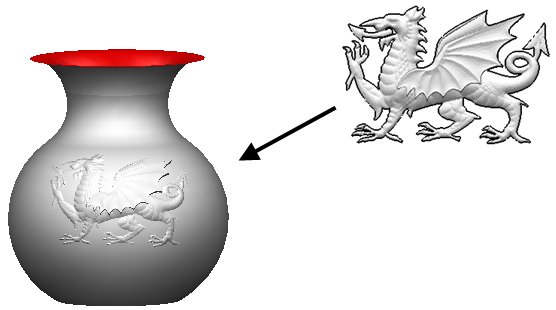

ラップフィーチャーは、次のように作用します。

次の方法で、オブジェクトをラップします。

  1. オブジェクト上にラップするレリーフの .dmt ファイルを作成するために、ArtCAM のトライアングルメッシュ作成機能を使用します。

    ArtCAM は、2D ビットマップやベクトルベースのアートワークから高品質の優れた 3D 製品を容易に作成できるプログラムです。

  2. PowerShape で、フィーチャーをラップするためのサーフェスまたはソリッドを作成します。
  3. 必要に応じて、サーフェスやソリッドに適合するようにラップされるイメージを編集します。
  4. [ソリッド]タブ > [フィーチャ]パネル > [ラップ]をクリックします。

    ラップ ウィザードが起動され、[ラッパー選択]ページが表示されます。

注: ラッパーはシンボル、または、ワイヤーフレームでなければいけません。

ラップ フィーチャーを編集するには:

  1. ソリッド ツリー ウィンドウ内の[ラップ フィーチャー] アイコンをダブルクリックします。ラップウィザード が表示されます。
  2. ラップウィザード を使用して、ラップフィーチャーを編集します。
