次の方法で、カーブ上にテキストを作成します。
- モデル内にカーブが表示されていることを確認します。必要に応じて、カーブを作成します。
- [注釈]タブ > [テキスト]パネル > [カーブ沿い]をクリックします。カーソルが
に変化します。
- テキストを追加するカーブ沿いのポイントをクリックします。
入力ポイントとして、棒状カーソルが表示されます。
- テキストを入力します。

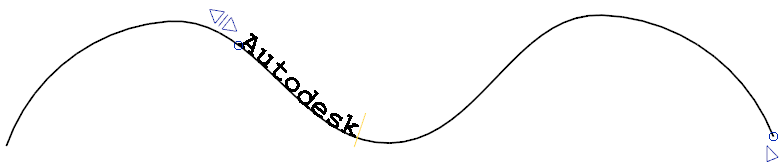

テキストは、いかなる円弧、または、カーブにも追加可能です。テキストを作成し､必要に応じて カーブ上のテキストを編集 します｡
注: カーブ上テキストの作成に DUCT テキストは使用できません。
