リブフィレットを作成

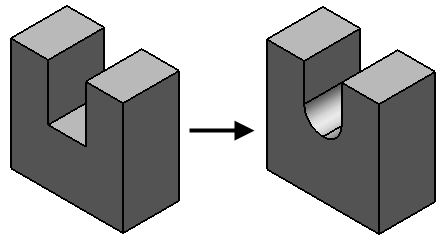

壁で囲まれたソリッドのフェースがある場合、そのフェースをリブ フィレットで置き換えることができます。

新規フィレットは壁に対して接線であり、そのベースはフェースが以前あった場所に接しています。

次の方法で、リブフィレットを作成します。

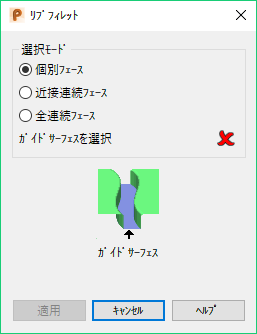

1. [ソリッド]タブ > [フィーチャ]パネル > [リブフィレット]をクリックして、[リブフィレット]ダイアログを表示します。



2. [選択モード]を選択します。

   個別フェース － クリックしたフェースのみが選択されます。

   近接連続フェース － クリックしたフェースと、そのクリックしたフェースに近接かつ接線平面連続する全フェースが選択されます。

   [全連続フェース]: クリックしたフェースと、そのクリックしたフェースに接線平面連続するフェースを形成するすべてのフェースが選択されます。

ヒント: Ctrl キーを押したままフェースをクリックし、現行選択からフェースを追加、削除することができます。
3. ガイド サーフェスとしてソリッド上のフェースを選択します。このサーフェス沿いにフィレットが作成されます。



4. [適用]をクリックしてダイアログを閉じ、ソリッド上にリブ フィレットを作成します。



   ソリッドフィーチャーツリーに、操作を表す、リブフィレットフィーチャー アイコンが表示されます。
