拡張距離オプションページ

このページで、プラーの拡張距離を指定します。

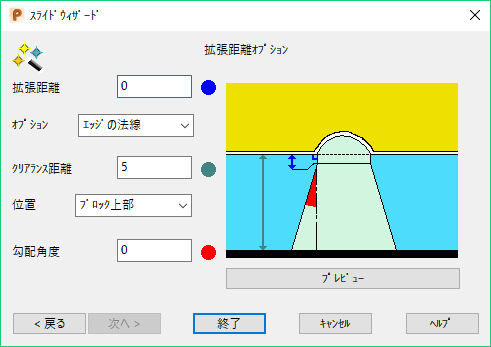

グラフィックには、値を算出する 3 箇所が表示されています。

1. このページのオプションを使用して、プラーの拡張を定義します。

   拡張距離 － アンダーカット領域からのコアプラー拡張距離です。

   オプション － リストから、コアプラーの拡張方法を指定します。

   • エッジの法線 － アンダーカット領域のエッジに垂直に拡張します。
   • サーフェス内部 － アンダーカット領域の下地サーフェスの、ラテラルとロンジット方向沿いに拡張します。
   • 垂直 － Z 軸沿いに垂直に拡張します。拡張の内部カーブは Z 軸とアラインされますが、拡張自体は依然としてアンダーカット領域との接線連続性を維持します。そのため、このオプションは XY 平面に水平なフェースの拡張には不適切になります。

   クリアランス距離 － 選択した 位置 オプションからのコアベース距離です。Z 軸沿いに測定されています。

   [ポジション]: [ブロック上部]または[拡張領域の上]のいずれかです。

   ブロックの上 － XY 平面からの、ソリッドの最も高いポイントです。

   拡張領域の上 － XY 平面から見た場合の、アンダーカット面拡張の最も高いポイントです。

   勾配角度 － アンダーカット領域からの拡張部分を除く、コアプラーの拡張角度です。Z 軸から計測されます。

   プレビュー － モデリングウィンドウに、ダイアログの値から作成したコアプラーが表示されます。必要に応じて値を変更し、再び プレビュー をクリックします。

2. 終了 をクリックして、コアプラーを作成します。
