2 組のサーフェスからフィレットを作成

2 つのサーフェス リストを選択し、必要なフィレットについての情報を指定すると、PowerShape ですぐにフィレットを作成することができます。

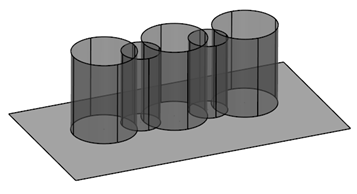

次図のサーフェスを使用して、2 組のサーフェスからフィレットを作成します。円筒サーフェスが 1 組のリスト、平面サーフェスがもう 1 組のリストになります。

1. [サーフェス]タブ > [製造]パネル > [フィレット]をクリックします。
2. 前に説明したように、フィレットサーフェス ダイアログを入力します。
3. リストの一方に分類するサーフェスを選択します。

   この例では全円筒状サーフェスを選択します。

   ダイアログの[選択]セクションで、[第 1 サーフェス]の横のアイコンが から に変わります。

4. 選択 セクションの、第 2 をクリックします。
5. 第 2 サーフェスを選択します。

   この場合は、平面を選択します。

   サーフェスを選択すると、[第 2 サーフェス]の横のアイコンが から に変わります。

   誤って異なるサーフェスを選択した場合、Ctrl + クリックを使用して選択解除します。

   サーフェスが未選択の場合は、選択は単一リストとして取得されます。

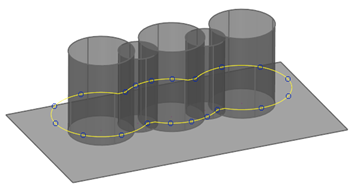

6. OK をクリックするとフィレットルートが計算され、フィレットサーフェス ダイアログに代わって フィレットルートを選択 ダイアログが開きます。

   フィレットルートが、サーフェスの 2 つのリストを区別します。

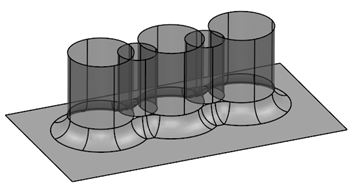

7. フィレットルートを選択 ダイアログを使用して、フィレットの作成を続行します。
