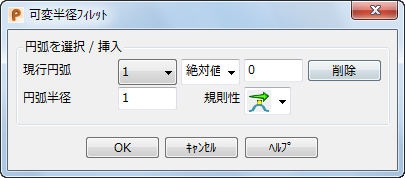

可変半径フィレットダイアログ

このダイアログのオプションを使用して、フィレット沿いに円弧を挿入します。任意の円弧から別の円弧へ半径が変化する方法も設定します。

可変半径フィルター ダイアログを表示するには、フィレット ダイアログのアドバンス設定 ボタンをクリックします。

• 現行円弧 － これらのボタンを使用して、円弧の正確なロケーションを指定します。
  1. 第 2 の 現行円弧 リストボックスで、新規フィレット円弧をフィレット沿いに配置する方法を選択します。

     [ABS]を選択して、第 1 のフィレット円弧からの指定距離に円弧を挿入します。右側の距離ボックスで、距離を入力します。

     相対値 － 選択円弧から指定された距離で円弧を挿入します。グラフィックウィンドウで、新規円弧を挿入する円弧を選択して、距離のボックスに新規円弧に対する距離を入力します。

     パラメーター値 － 2 つの既存の円弧間のパラメーター距離に新規円弧を挿入します｡ 距離ボックスに円弧位置を入力します。例えば、パラメーター距離が 3.5 の場合には、円弧 3 と円弧 4 の中間に円弧が挿入されます。

  2. [Enter]キーを押して、新規フィレット円弧を挿入し、フィレット円弧のラベルを更新します。

  あるいは、フィレットルート上のポジションをクリックして、新規円弧を挿入します。

  注: フィレットルート沿いにインテリジェントカーソルを移動すると、距離が表示されます。2 つ目のドロップダウンリストで選択されたオプションにより、値の意味が異なります。たとえば、[ABS]が選択されている場合、値はフィレット ルート沿いの絶対距離を表します。
• 削除 － 選択した円弧を削除します｡ 終了円弧を削除することはできません。
• 円弧半径 － 選択した円弧の半径を表示します｡ 円弧を変更するには、新規値を入力して、マウスにより、円弧をドラッグします。
• 規則性 － 現行円弧位置で半径を変化させる方法を表示します｡ 選択円弧でフィレット半径を変動させるには、次を選択します。

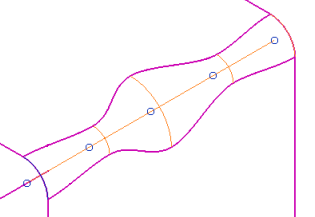

  • 円弧から半径を自由に変動させます。隣接円弧の条件が設定されます。

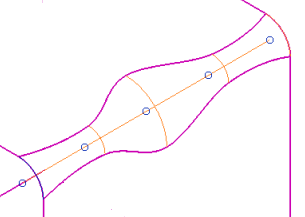

  • 水平 － 円弧からの短い距離において、半径を一定に維持します。隣接円弧の条件が設定されます。

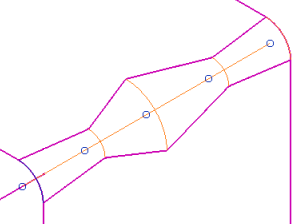

  • シャープ － 円弧を離れるとすぐに、半径が変更されます。隣接円弧の条件が設定されます。



  規則性 オプションには次の 9 つの選択肢があり、最初の用語は半径が円弧に進入する際の変化を示し、次の用語は半径が円弧から退出する際の変化を示します。

  • － フリー － フリー
  • : フリー - 水平
  • － フリー － シャープ
  • － 水平 － 水平
  • － 水平 － フリー
  • － 水平 － シャープ
  • － シャープ － シャープ
  • － シャープ － フリー
  • － シャープ － 水平
• OK － 可変半径フィレットを作成し、ダイアログを閉じます。
• キャンセル － 変更を保存せずに、ダイアログを閉じます。 パスは選択されたままになります。
