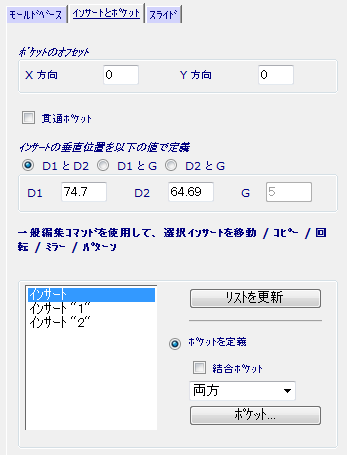

[インサートとポケット]タブ

このセクションでは、インサート、または、ポケットの位置を定義します。

1. ダイウィザード を使用してインサートを作成する場合、インサートに合った寸法が自動入力されます。空のポケットを作成する場合、ポケットの属性を入力しなければいけません。

   ポケットのオフセット － コア / キャビティプレート内で、ポケットの位置をオフセットします。

   貫通ポケット － 選択した場合、ポケットはコア / キャビティプレートを貫通します。

   ダイインサートの垂直位置を以下の値で定義 － 次のいずれかの寸法の組合せによる、インサートの垂直位置です。

   D1 と D2

   D1 と G

   D2 と G



2. リストを更新 をクリックして、インサートのリストを更新します。
3. リストからインサートを選択します。Shift + クリック 、または、Ctrl + クリック を使用して、リストから複数アイテムを選択します。
4. 次のオプションを使用して、ポケットを作成します。
   • ポケットを定義 － このオプションは、デフォルトで選択されています。
   • 結合ポケット － 選択した場合、全てのインサートに結合ポケットを作成します。選択解除されている場合、選択インサートに個別のポケットを作成します。
   • ドロップダウンリストから、ポケットの適用箇所 （キャビティ、コア、両方） を選択します。



   • [ポケット]をクリックして、[ポケット]ダイアログを表示します。ダイアログを使用して、選択インサートの 勾配、コーナー、フィレット を定義します。
