寸法 ページで、キャビティ / コアプレートのインサート、または、ポケットを定義します｡
- 最小ポケットクリアランス － ポケットの周囲の最小クリアランスを定義します。

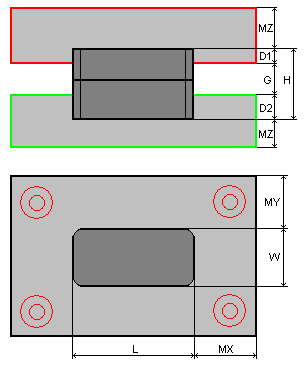

- クリアランスダイアグラムを表示 － ウィンドウを拡張して、インサート、または、ポケットの寸法測定方法を示す図を表示します。
クリアランスダイアグラムを表示 をクリックして、この図を非表示にします。
- インサートまたはポケットの詳細を指定するには、それぞれのタブを使用します。
- 次へ － パラメーター値を確定するページを表示します。
