ラベルをオブジェクトにラップ

次の方法で、イメージ ファイルからラベルを作成し、それをシェーディング オブジェクトにラップすることができます。

注: この機能は、お使いのライセンスにより、利用できない場合があります。

1. モデルを選択し、[ビュー]タブ > [背景の表示設定]パネル > [シェード] > [シェーディング]をクリックするか、[ビュー]ツールバーの[シェーディング] ボタンをクリックして、モデルをシェーディングします。
2. ラベルをラップするサーフェスとソリッドを選択します。
3. [視覚化]タブ > [フォーマット]パネル > [ラベル]をクリックします。

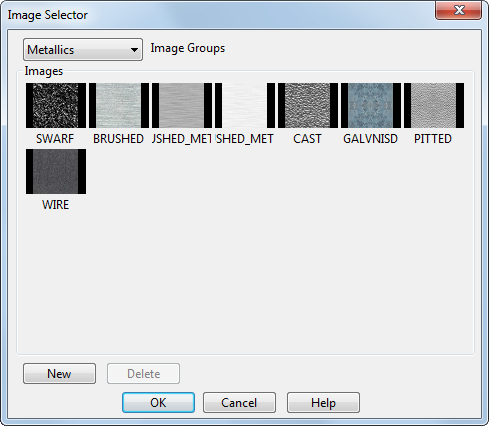

• 使用可能なラベルがない場合、ラベルのイメージを選択できる[イメージセレクタ]ダイアログが表示されます。



  また、新規のイメージ グループを作成したり、[ユーザー]グループから選択したイメージを削除することもできます。

  ラベルとして使用するイメージを選択するには:

  1. [イメージグループ]リストからオプションを選択します。このリストには、木、金属、織物など、使用可能なイメージ タイプが含まれています。イメージ グループを選択すると、そのグループのイメージがダイアログに表示されます。
  2. [イメージ]領域で、いずれかのプレビュー ボタンをクリックして、ラベルとして使用するイメージを選択します。
  3. [OK]をクリックすると、選択したイメージからラベルが作成されて、選択したオブジェクトにラップされます。[ラベル編集]ダイアログが表示されます。このダイアログで次のボタンを使用して、[ユーザー]イメージ グループの内容を指定します。

  • [新規]をクリックすると、セレクターに挿入する新規イメージ ファイルを選択するための[イメージファイルを読込み]ダイアログが開きます。独自のイメージを追加すると、そのイメージが[ユーザー]イメージ グループに表示されます。
  • [削除]をクリックすると、選択したイメージが[ユーザー]イメージ グループから除去されます。
  注: [ユーザー]イメージ グループ内のイメージは、現行の PowerShape セッションでのみ使用可能です。イメージの操作中、イメージは一時的にモデルに格納されます。
• 使用可能なラベルがある場合、オブジェクトに追加するラベルを選択できる[ラベルセレクタ]ダイアログが表示されます。

オブジェクトのラベルは、イメージを変更したり、ラベルを除去したりするなどの方法で、編集することができます。他のオブジェクトが同じラベルを使用している場合、編集によりそれらのオブジェクトも変化します。 例えば、ラベルイメージの変更により、そのラベルを使用する全オブジェクトが影響されます。

次の方法で、オブジェクト上でラベルを編集します。

1. オブジェクトを選択します。
2. [視覚化]タブ > [フォーマット]パネル > [ラベル]をクリックします。ラベルセレクタ ダイアログが表示されます。
3. [ラベルセレクタ]ダイアログを使用して、ラベルを編集します。
