平面詳細ダイアログ

このダイアログを使用して、孔の平面を設定します。

1. をクリックして ソリッドフィーチャーリレーション ダイアログを表示します。これにより、ソリッドに対する孔の相対位置を定義することができます。有効なリレーションを定義すると、アイコンが から に変わります。

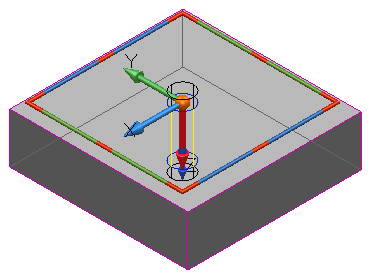

2. 平面を表示 を選択して、孔上にワークプレーンのハンドルを表示します。



3. 孔をアラインする対象 を選択して、選択されたアラインオプションに一致するよう孔を回転します。

   － 孔をソリッドフェースにアライン

   － 孔をアクティブワークプレーンにアライン

4. 反転 － 孔の方向と原点をソリッドの反対側へ反転
5. 平面オプション を使用して、次の操作を行うことができます。
   • XYZ 座標を入力するか、または[ポジション] ボタンをクリックすると表示される[ポジション]ダイアログでポジション入力ツールを使用します。
   • 軸方向の変更 （軸 設定）
   • 軸周りでツイスト （ツイスト 設定）
6. 次のように作用します。
   • OK － 孔の平面を設定して、ダイアログを閉じます。
   • キャンセル － 変更を保存せずに、ダイアログを閉じます。
