マテリアルの詳細におけるデータ表示

マテリアルの詳細 ダイアログは、サブアセンブリなどの階層構成をサポートします。次の表示方法があります。

• 要約 － トップレベルのコンポーネントとサブアセンブリのみを表示します。これが、デフォルト表示モードです。
• 展開 － 太字のヘディングを追加し、ヘディング以下にコンポーネントをインデント付きで表示します。
• 分解 － サブアセンブリのコンポーネントをリストします。

注: [ビュー]タブ > [可視性]パネル > [非表示] > [非表示]は、トップレベルのエントリにのみ適用できます。表示は、非表示にしたエントリーのみに適用できます。

マテリアルの詳細におけるデータ表示を変更

コンテキストメニューのオプションを使用して、マテリアルの詳細におけるデータ表示を指定します。選択した表示モードを反映して、次のアイテムが更新されます。

• 表示される列
• 量 － 量 列は、全てのモードで表示されます。

次の例では、スライダーサブアセンブリを使用して、異なるオプションの使用効果を示しています。

1. 現時点で、サブアセンブリは「要約」モードで表示されています。

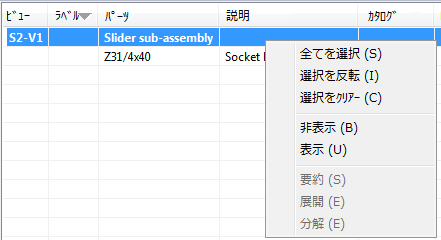

   表内のサブアセンブリエントリーを右クリックして、コンテキストメニューを表示します。

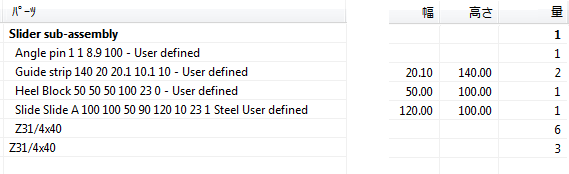

2. コンテキストメニューから、展開 を選択します。表の、サブアセンブリの名前以下に、サブアセンブリアイテムが個別に表示されます。個別のアイテムは、インデント付きで表示されています。



3. サブアセンブリヘディングを右クリックして、コンテキストメニューから まとめ を選択します。表が「まとめ」モードで表示されます。

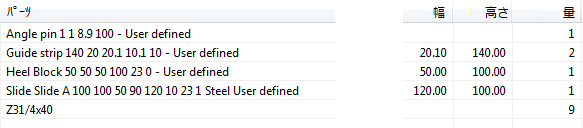

4. 分解 を選択して、サブアセンブリアイテムを表に個別に表示します。
