シンボルは、シンボル定義のインスタンスです。そのため、シンボルの作成は、現行モデル、または、ライブラリモデルに存在するシンボル定義からしか行えません。
次の方法で、シンボルを作成します。

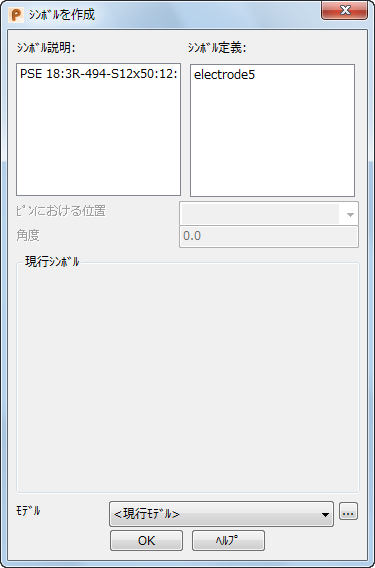

- [注釈]タブ > [シンボル]パネル > [作成]をクリックすると、[シンボルを作成]ダイアログが表示されます。
- このダイアログを使用して、シンボル定義からシンボルを作成します。
- [シンボル説明:]: 新規シンボル定義の作成時に[シンボル定義]ダイアログの[説明]テキスト ボックスに入力した内容が表示されます。
- [シンボル定義:]: リストを使用して、希望のシンボル定義を選択します。シンボル定義を選択すると、現行シンボル ウィンドウにそのシンボル定義が表示されます。

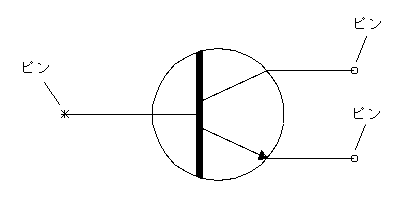

- ピンにおける位置 － 選択したシンボル定義のピンのリストです。1 つを選択して、シンボルを配置します。デフォルトで、ピン 1 が選択されています。

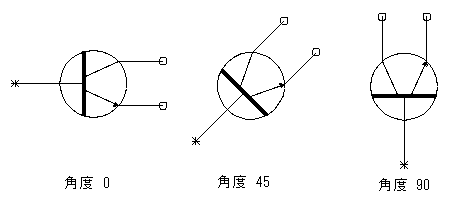

- 角度 － シンボル定義をこの角度で回転して、シンボルを作成します。回転の基準は、基準平面の法線軸になります。角度を変更すると、現行シンボル ウィンドウ内のシンボル定義が回転します。
- 現行シンボル － 選択したシンボル定義と、そのピンの位置を表示するウィンドウです。現行基準平面を見下ろすように、シンボル定義が表示されます。
- モデル － シンボル定義を選択するライブラリモデルを指定します。
モデルデータベース外のシンボルライブラリを参照する場合、
をクリックして ライブラリを開く ダイアログを表示します。このダイアログを使用して、シンボルライブラリを選択します。
ライブラリモデルからシンボル定義を選択すると、その定義が現行モデルにインポートされます。
シンボル定義とピンを選択したら、モデルでそのシンボルを配置する位置を入力します。
グラフィックウィンドウにおけるカーソルの移動に伴い、選択ピンの箇所でカーソルにシンボルが追従します。
位置を入力すると、モデルにシンボルが追加されます。シンボルのピン位置には印が付きます。
ダイアログは画面に表示されたままになり、シンボルの作成を続行することができます。
- OK － 変更を了解して、ダイアログを閉じます。
