ラインや円弧の自動寸法記入

ライン、円弧、または円を選択して、長さ寸法を作成するには:

1. [注釈]タブ > [寸法線]パネル > [自動]をクリックします。

   寸法 ツールバーが表示されます。これを使用して、新規寸法の属性（テキストなど）を編集します。

2. ライン、円弧、または円を選択します。

   選択したオブジェクトのキー ポイントはクリックしないでください。誤ってキー ポイントをクリックした場合、PowerShape は 2 つの位置間の自動寸法の作成と解釈し、クリック位置からカーソルまでのラバーバンド線を表示します。続行するには、ステップ 1 から再開します。

   注: 中点はキー ポイントとして扱われません。
3. カーソルを移動させてクリックし、注釈の位置を指定して、寸法を追加します。
   • ラインの場合、注釈位置を入力箇所に応じて、垂直寸法または水平寸法が作成されます。マウスの移動に伴い、水平、または、垂直方向の寸法候補が表示されます。

     水平寸法



     垂直寸法



     ヒント: ラインの実際の寸法が必要な場合は、[寸法線]ツールバーの[平行寸法]ボタン をクリックします。

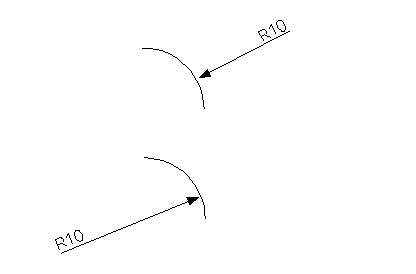

   • 円弧の場合は、半径の寸法が作成されます。

     注釈位置によって寸法テキストの描画位置が決まります。

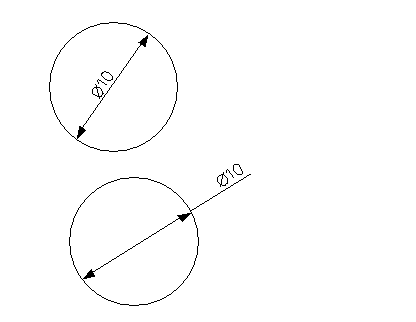

   • 円の場合は、直径の寸法が作成されます。

     注釈位置により、テキスト配置が円の内側、または、外側になります。
