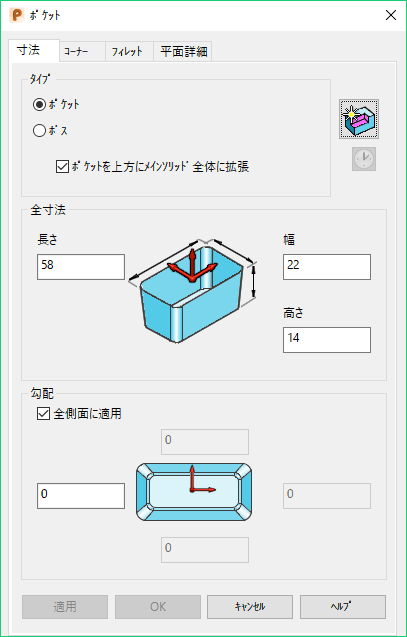

[寸法]タブを使用して、ポケットまたはボスの寸法を指定します。
タイプ － 作成するフィーチャータイプを指定します。
- ポケット － ポケットフィーチャーを作成します。
- ボス － ボスフィーチャーを作成します。

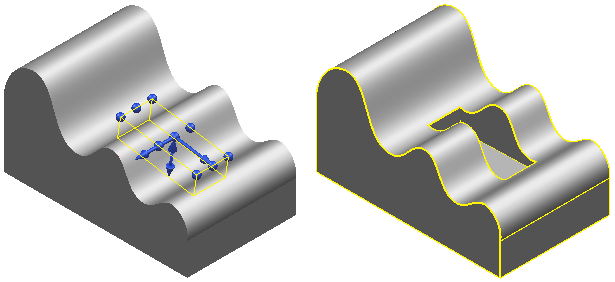

- ポケットを上方にメインソリッド全体に拡張 － 次のように、メインソリッドの全サーフェスに切込むように、ポケットソリッドを上方に拡張します。
選択解除されている場合、ポケットは上方に拡張されず、モデルは次図のようになります。
ボスを作成する場合、オプションは、ボスをメインソリッドに向かって拡張 になります。

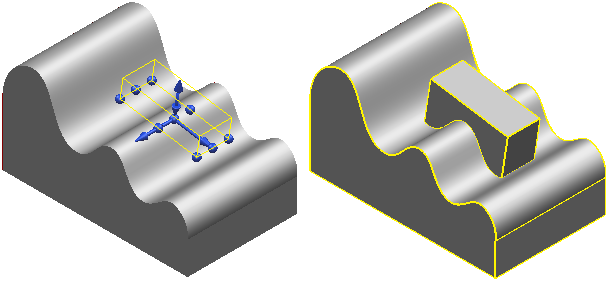

ボスをメインソリッドに向かって拡張 － ボスをソリッド下向きに拡張して、メインソリッドでその下の全サーフェスと接続するようにします。
選択しない場合、ボスはメイン ソリッドに向かって拡張されず、モデルは次図のようになります。
ヒント: ボスをソリッドの孔の上に配置する場合、ボスをメインソリッドに向かって拡張 を選択解除するため、ボスは孔埋めを試行しません。
ダイアログを閉じて再び開かずに、作成モードと編集モードを切替え
- 作成モードでは､ をクリックして編集モードを切替えます。
- 編集モード時は､
をクリックして作成モードに切替えます｡
全寸法 － 長さ、幅、高さ ボックスに、フィーチャー寸法を入力します。
勾配 － フィーチャーの各サイドフェースには、勾配角度を付けることができます。
- 全側面に適用 －選択すると、全ての側面壁に適用される勾配角度を入力します。非選択の場合、各側面壁について、別々の勾配角度を入力します。
