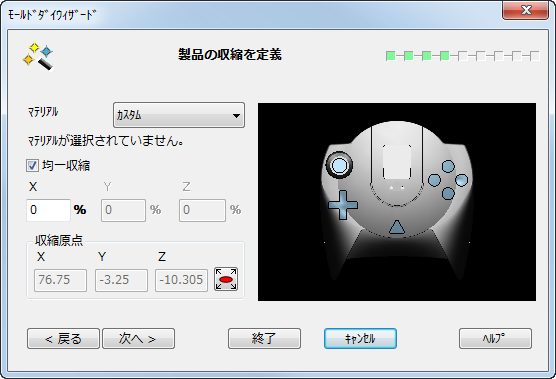

モールド ダイ ウィザード: [製品の収縮を定義]ページ

[製品の収縮を定義]ページでは、製品の収縮係数と収縮原点を指定できます。

収縮係数とは、製品の収縮を考慮したキャビティサイズの増分量のことです。

1. ドロップダウンリストから、マテリアル を選択します。マテリアルが選択されている場合は、そのマテリアルの省略名が表示され、その下にマテリアルの正式名が表示されます。XYZ 項目に、選択したマテリアルのデフォルト値が挿入されます。
2. マテリアルは、次の位置にある material_shrinkage.csv という名前のファイルに保存されます。

   C:\Program Files\Autodesk\PowerShapexxxxx\file\diewizard

   xxxxx は PowerShape のバージョン番号、C は PowerShape がインストールされているディスクです。このファイルは、必要に応じて編集可能です。

3. 均一収縮 を選択解除すると、XYZ 異なる収縮係数を設定することができます。

   各項目には、現在の収縮原点の XYZ 座標値が表示されます。座標は、アクティブワークプレーンに相対しています。

4. をクリックして、収縮原点 を変更します。

   モデル上でクリックするか、または[ポジション] ダイアログで場所を指定して、新しい収縮原点を選択します。

5. [次へ]をクリックすると、モールド ダイ ウィザードの[ブロックサイズを定義]ページが表示されます。
