複数ワイヤーフレームオブジェクトを単一ワイヤーフレームオブジェクトにトリム

次の方法で、ワイヤーフレームオブジェクトを別のワイヤーフレームオブジェクトでトリムします。

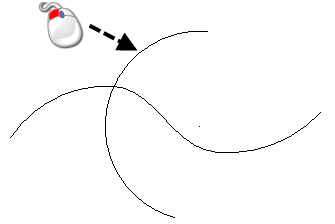

1. カッティングオブジェクトとして使用するワイヤーフレームオブジェクトを選択します。



2. [編集]タブ > [トリム]パネル > [選択]をクリックして、[トリム(面間 / 面線間 / 面曲線間)]ツールバーを表示します。
3. トリムするワイヤーフレームのコピーを保持するには、[元のオブジェクトを保持] をクリックします。ボタンが に変わり、選択内容が反映されます。

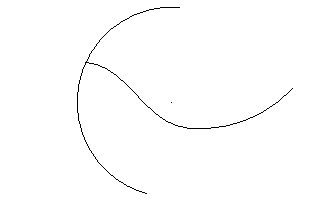

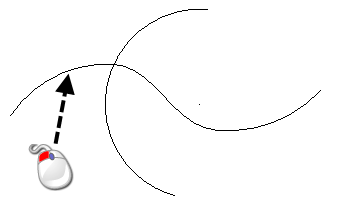

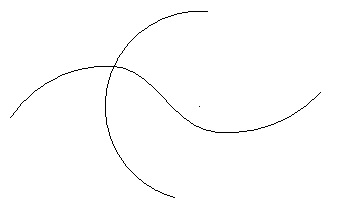

4. [トリムモード] をクリックして、トリムするワイヤーフレーム オブジェクトを選択します。選択オブジェクトは、自動的に拡張されるか、カッティングオブジェクトに対してトリムされます。

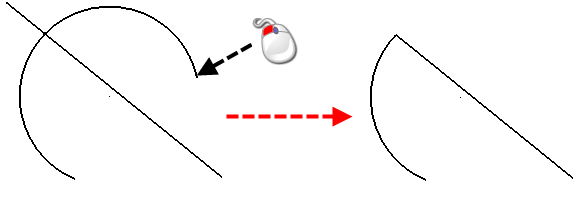

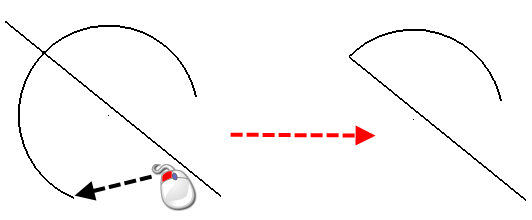

   • オブジェクトを選択する場所により、トリムの方法が決定されます。



   • ボックス選択により、複数のワイヤーフレームオブジェクトをカッティングオブジェクトにトリムできます。このオプションを選択するには、[両方を保持] をクリックします。ボタンが に変わります。

[選択]オプションを使用して、互いに交差していない 2 つのワイヤーフレームをトリムすることもできます。

1. 交差していない 2 つのオブジェクトを作成します。



2. これらの 2 つのオブジェクトが重なって見えるよう、ビューを回転します。



3. [編集]タブ > [トリム]パネル > [選択]をクリックして、[トリム(面間 / 面線間 / 面曲線間)]ツールバーを表示します。
4. オブジェクトの 1 つをカッティングアイテムとして選択します。



5. トリムする他のオブジェクトを選択します。



   2 番目に選択したオブジェクトが、ビュー上の交点までトリムされます。
