このオプションを使用して、次のトリム操作を行うことができます。
- ワイヤーフレーム オブジェクトから
- ワイヤーフレームオブジェクト
- サーフェス
- メッシュ
- サーフェスから
- サーフェス
- メッシュ
- ソリッドからメッシュ
- メッシュから
- メッシュ
- ワイヤフレーム
- ([編集]タブ > [投影]パネル > [ポイント]オプションで作成したサーフェス。ワイヤーフレームは、アクティブワークプレーンの基準平面に沿って、メッシュを通過して投影されます。）
- 点群から
- メッシュ
- サーフェス
- workplane
- ワイヤーフレーム
- サーフェスとソリッドのグループからワイヤーフレーム オブジェクト
- オブジェクトから平面
次の方法で、オブジェクトをトリムします。
- カッティング オブジェクトを選択します。

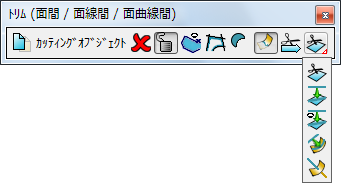

- [編集]タブ > [トリム]パネル > [選択]をクリックして、[トリム(面間 / 面線間 / 面曲線間)]ツールバーを表示します。
- ツールバー上の次のオプションを使用して、オブジェクトの選択をカッティングオブジェクトでトリムします。
元のオブジェクトを保持
-
カッターセレクション
カッターをロック
ダイナミックカッターモード
コンポジットカーブ
両方を保存
両方をトリム
次候補
交線モード このボタンをクリックすると、次のモードを順に選択します。
トリム（面間 / 面線間 / 面曲線間）
ワークプレーン投影モード
ビュー投影モード
面線間交点トリム
サーフェスをカーブにトリム
- トリムするオブジェクトを選択します。
