平滑度シェーディング

サーフェスの平滑度を確認することができます。配色帯でサーフェスをシェーディングし、サーフェスの平滑度とサーフェス同士の結合の平滑度を表示します。このシェーディングは、次のサーフェスの不連続を表示します。

位置連続性 －サーフェスは、サーフェス上を移動させる際にポジションがスムーズに変化する場合に、位置連続性を有します。
接戦連続性 －サーフェスは、サーフェス上を移動させる際に接線方向がスムーズに変化する場合に、接線連続性を有します。鋭角コーナーは位置連続になりますが、接線連続にはなりません。
接線不連続になる箇所では、配色帯は結合しません（縞模様がずれます）。
曲率連続性 －サーフェスは、サーフェス上を移動させる際に曲率がスムーズに変化する場合に、曲率連続性を有します。（次図のように）丸められたコーナーは接線連続になりますが、曲率がポイント B で任意の値から別の値に急激に変更するので曲率連続にはなりません。

曲率不連になる箇所では、配色帯は接線連続になりません。

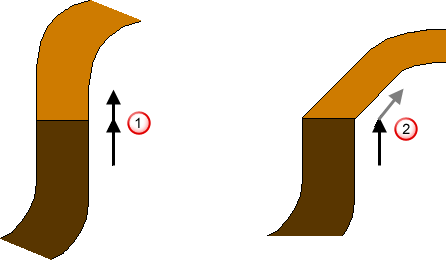

配色帯が結合部で位置連続と接線連続になるため、サーフェスは結合部で曲率連続になります。

配色帯は位置連続になりますが、結合部で接線連続にならないため、サーフェスは結合部で接線連続になりますが曲率連続にはなりません。

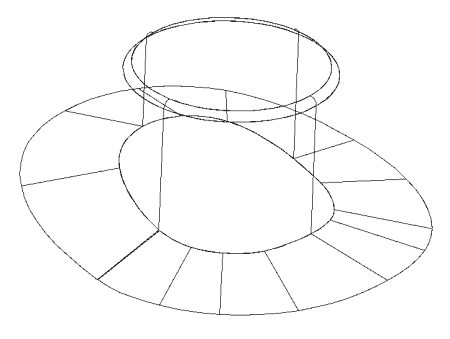

画面上に次のサーフェスが存在するとします。

光源に対してサーフェスの方向を変更します。サーフェスのシェーディング時の方向変更が推奨されています。

次の例は、スムースネスシェーディングを使用してサーフェスをシェーディングし、適切な位置で方向を変更します。

[視覚化]タブ > [シェーディング]パネル > [平滑度]を選択して、サーフェスをシェーディングします。
中マウスボタンを使用して、ビューを回転させることができます。
等高線模様は、サーフェス法線と画面の上部から照射される光源との角度を表しています。仮想光源の方向に希望のサーフェスが向くように、モデルの方向を変更します。

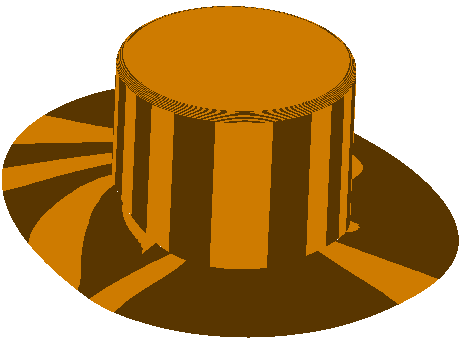

シェーディングが更新され、配色帯がサーフェス上で変化します。次図のようにサーフェスがシェーディングされます。

サーフェスは 2 色の帯でシェーディングされます。これらにより、サーフェスのスムーズさや、サーフェス間の結合が制御されます。

配色帯が相互に交じり合うが、配色帯が方向を変える場合、サーフェスは接線連続（スムーズ）しているが、曲率には不連続性があります。

配色帯は結合していますが、方向が変更されています。
（接線連続性があり）サーフェスがスムーズに接合しない場合、以下と同様の配帯が表示されます。

この領域はサーフェスが滑らかに結合されていません。
接線連続性と曲率連続性で結合するサーフェスは、次と同様の配色帯を示します。

表示される配色帯の色は、サーフェスのデフォルトマテリアルの配色の影になります。サーフェスのマテリアルの色を変更すると、配色帯の色も同時に変更されます。
