既定の断面ビュー設定を指定するには、[断面]ページを使用します。

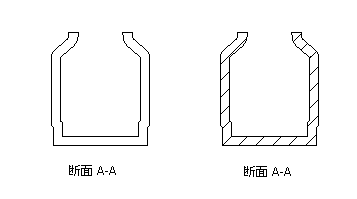

- [自動ハッチ]: 選択すると、断面ビューが自動的にハッチされます。
- 非表示の詳細を表示 － 選択した場合､断面ビューの隠線が表示されます｡

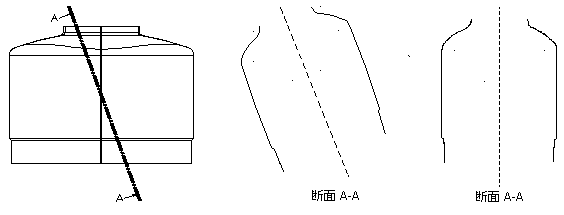

- [角度付き断面を主軸にアライン]: 選択した場合、角度付き断面ビューが最も近い主軸にアラインされます。選択解除されている場合、角度付き断面ビューは断面ラインにアラインされます。次図では、中央のビューが 角度付きステップ断面をアライン を選択解除した場合の断面ビューになります。角度付き断面をアライン を選択した場合の断面ビューは、右側のビューになります。
注: ドローイングに、断面ビューのアライン方法を示す点線が表示されます。
- 角度付きステップ断面をアライン － 選択した場合､ビューを回転してステップ断面を平坦化された状態で表示し､測定できるようにします｡ これにより、ステップ断面を計測することができます。この機能は、正確な寸法付けに使用します。選択解除されている場合､ステップ断面が表示されます。
- [断面ラインに向けた断面矢印]: 選択した場合、断面矢印は断面ラインに向かう方向を指します。選択解除されている場合､断面矢印は断面ラインからの方向を指します｡
- 方向を変更する断面のセンターラインを表示 － 選択した場合､断面が方向を変更する箇所のセンターラインが表示されます｡
- テキスト高さ － 断面の注釈テキストに高さを定義します。
- 配色 － ドロップダウンリストから、断面テキストの色を選択します。
- 初期の断面ラベル － 新規作成する各断面と共に表示される増分ラベルシリーズの初期ラベル値を入力します｡最高で 32 文字をラベルに使用することができます。末尾の文字はアルファベットと数字の組合せとし、数字を増分させます（例： Filter D2）。
