サーフェスの折り目沿いにフィレットを作成

サーフェスを分割するのではなく、その折り目に沿ってフィレットすることができます。

次のサーフェスは、サーフェスの折り目沿いのフィレット作成について示します。

1. [サーフェス]タブ > [製造]パネル > [フィレット]をクリックします。
2. 前に説明したように、フィレットサーフェス ダイアログを入力します。
3. サーフェスを選択します。
4. 折り目沿いにフィレット を選択します。
5. サーフェス法線が現行方向を指していることを確認します。サーフェス法線の詳細については、フィレットサーフェス ダイアログを参照して下さい。

   単一サーフェスは、折り目における 2 つのサーフェスとして処理されます。

6. OK をクリックするとフィレットルートが計算され、フィレット ダイアログに代わって フィレットルートを選択 ダイアログが開きます。

   フィレットルートは、サーフェスの折り目沿いになります。

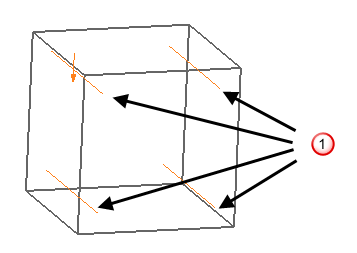

   次の例は、4 つのフィレットルートを示します。



7. フィレットルートを選択 ダイアログを使用して、フィレットの作成を続行します。



注: サーフェスの折り目沿いにフィレットを作成する場合、フィレットルートの位置を選択しない場合でも、対応するフィレットルートでサーフェスが分割されます。
