トリム済みサーフェスから未トリムサーフェス

注: この機能は、お使いのライセンスにより、利用できない場合があります。

既存のトリム済みサーフェスのエッジを選択し、サーフェスをより大きくするためにバウンダリーを引出し、未トリムサーフェスを作成します。これは接線スプリットサーフェスや追加ダイフェースの作成時に有用です。

次の方法で、既存のトリム済みサーフェスから未トリムサーフェスを作成します。

1. 単一、または、複数のトリム済みサーフェスを選択します。



   サーフェスエッジ上のコンポジットカーブを選択することもできます。

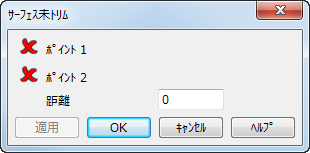

2. [サーフェス]タブ > [製造]パネル > [加工] > [未トリム]をクリックすると、[サーフェス未トリム]ダイアログが表示されます。



   次図のように、サーフェスのエッジに、緑と赤のマーカーが追加されます。



   － 利用可能なトリム済みエッジが存在することを表します｡

   － 未トリムエッジを表します｡ 赤いマーカーを選択すると、サーフェスを作成することができません。

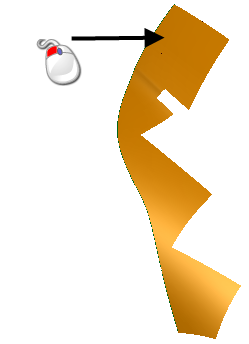

3. ポイント 1 を選択します｡

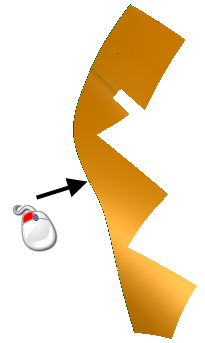

4. ポイント 2 を選択します｡

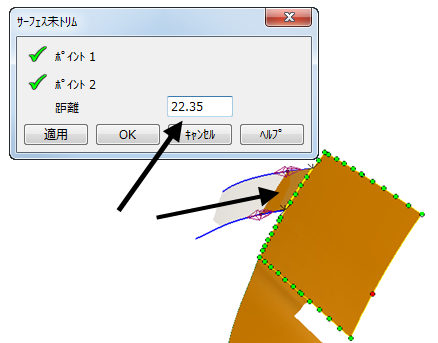

   モデル上にサーフェス延長とドラッグハンドルが表示されます。



5. 次のいずれかの方法で、未トリムサーフェスの延長を定義します。
   • ダイアログに表示されるドラッグハンドルを使用します。ハンドルをドラッグすると､距離 の値とモデルが更新されます。



   • ダイアログに 距離 を入力します｡ 距離 はサーフェスの延長沿いに計測される実際の距離で､投影された距離ではありません｡
6. 適用 をクリックして､サーフェスを作成します｡ ダイアログは表示されたままになるため、必要に応じて追加のサーフェスを作成します。



7. 必要な全サーフェスを作成したら､OK をクリックします｡
