カッティングオブジェクト

カッティング オブジェクトは、他のオブジェクトを制限(延長または短縮する)するために使用されます。カッティング オブジェクトは次のいずれかです。

• モデルの一部であるオブジェクト
• カッティングオブジェクトとして作成される、コンポジットカーブ、または、ポリゴン

カッティングオブジェクトを選択

次のいずれかの方法で、カッティングオブジェクトを選択します。

• オブジェクトを選択して、ツールバーから トリム（面間 / 面線間 / 面曲線間） を選択します。
• トリム（面間 / 面線間 / 面曲線間） を選択する前にオブジェクトが選択されていない場合、コマンド入力後すぐにオブジェクトを選択します。オブジェクトグループを選択するには、ボックス選択を使用する必要があります。

トリム操作が完了すると、カッティングオブジェクトは、ロックされている場合を除き、選択解除されます。

ヒント: 同じカッティング オブジェクトを何度も使用するには、[トリム (面間 / 面線間 / 面曲線間)]ツールバーの[カッティングオブジェクト]の横にある[ロック] をクリックします。

次の方法で、カッティングオブジェクトを変更します。

1. カッティングオブジェクトがロックされている場合、ロック ボタン をクリックして、ロック解除します。
2. カッティングオブジェクト の横の チェック印 ボタンをクリックするか、グラフィックウィンドウの空白スペースをクリックして、現行カッティングオブジェクトを選択解除します。
3. 新規カッティングオブジェクトを選択します。オブジェクトグループを選択するには、ボックス選択を使用します。

カッティングオブジェクトを作成

次のいずれかの方法で、カッティングオブジェクトを選択します。

• [トリム (面間 / 面線間 / 面曲線間)]ツールバーの[コンポジットカーブを作成] を使用して、暫定複合カーブを作成します。コンポジットカーブがカッティングオブジェクトになり、不要になると自動的に削除されます。
• [トリム (面間 / 面線間 / 面曲線間)]ツールバーの[ダイナミックカッターモードを使用] オプションを使用します。
  1. メッシュを選択します。
  2. [編集]タブ > [トリム]パネル > [選択]を選択すると、[トリム (面間 / 面線間 / 面曲線間)]ツールバーが表示されます。

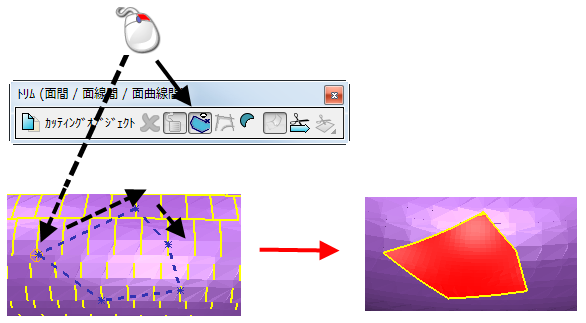

  3. [ダイナミックカッターモードを使用] ボタンをクリックします。
  4. 開始ポイントをクリックして、追加ポイントをクリックし、メッシュ上にポリゴンを作成します。開始ポイントを再びクリックして、ポリゴンを完了します。


  ポリゴンをカッティングツールとして使用します。
