座標寸法を作成

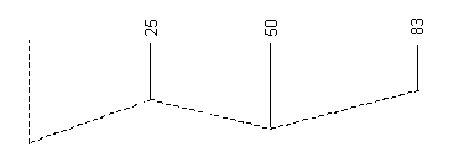

座標寸法は、現行ワークプレーンの基準平面軸沿いに作成されます。この寸法は、共通の原点からの距離を測定します。以下に例を示します。引出し線がないことがわかります。

－ 原点

注: 破線は説明用として描かれていて、実際に座標寸法を作成する際には表示されません。

次の方法で、座標寸法を作成します。

1. [注釈]タブ > [寸法線]パネル > [複数] > [座標]をクリックします。

   寸法 ツールバーが表示されます。これを使用して、新規寸法の属性（テキストなど）を編集します。

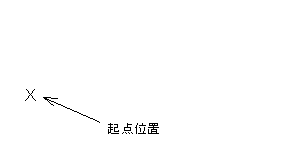

2. クリックして、座標寸法の原点を配置します。



3. クリックして、寸法付けする位置を指定します。

   ベースポイントとカーソル間に、ラバーバンドラインが表示されます。



4. カーソルを移動させてクリックし、注釈の位置を指定して、寸法を追加します。

   注釈位置の入力箇所により、垂直、または、水平寸法が作成されます。マウスの移動に伴い、水平、または、垂直方向の寸法候補が表示されます。

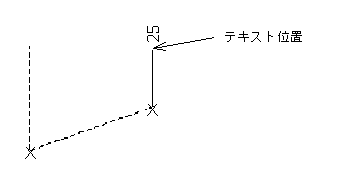

   この例では、次のようにテキスト位置を入力しています。



   この寸法の方向が、該当の座標法の、他の全ての寸法の方向を決定します。

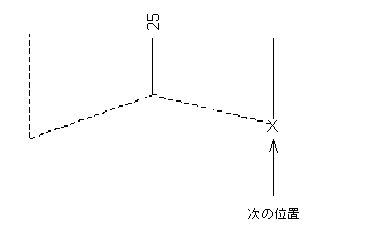

5. 次の寸法位置を入力します。

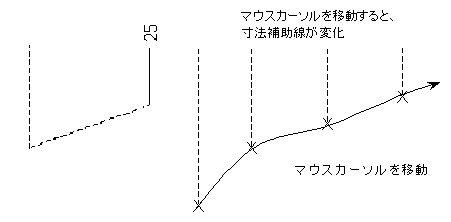

   該当のポイントとカーソル間に、ラバーバンド寸法補助線が表示されます。マウスの移動に伴い、寸法補助線が変化します。



   寸法補助線の端は、テキスト位置に従って保持されます。

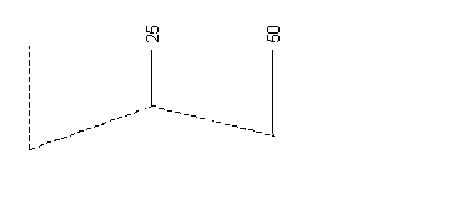

   寸法を入力すると、値が表示されます。



   新規寸法のテキストは、最初の寸法のテキスト同様、自動的に中央に配置されます。

   テキストを中央に配置しない場合は、[オプション]ダイアログの[ドラフティング] > [寸法] > [注釈]ページの[テキスト中央配置]オプションを選択解除して、引き出し線上でのテキストの位置をクリックして指定します。

   新規寸法のテキストが前の寸法のテキストと近すぎる場合、引出し線が自動的に折れ線（ドッグレッグ）で作成されます。



   [オプション]ダイアログの[ドラフティング] > [寸法] > [ライン]ページで、折れ線のタイプを設定できます。

6. 位置の入力を続行して、寸法付けを完了します。

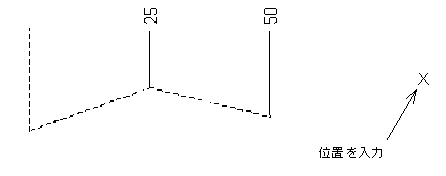

   テキスト中央配置 オプションを選択した場合、新規寸法を一度のクリックのみで作成することができます。



7. クイックアクセスツールバーの をクリックして、座標寸法の作成を終了します。
