[プリミティブ]ダイアログ: [寸法]タブ

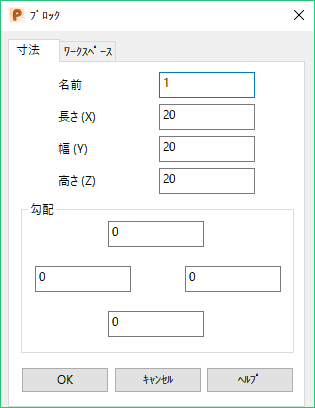

プリミティブの寸法を編集するには、[寸法]タブを使用します。編集可能な寸法は、選択したプリミティブのタイプによって異なります。例 えば、次のダイアログはプリミティブブロックで表示されます。

名前 － 選択プリミティブの名前を編集します。

選択したプリミティブの次の寸法を指定します。

• [平面]: [幅 (X)]と[長さ (Y)]を指定します。

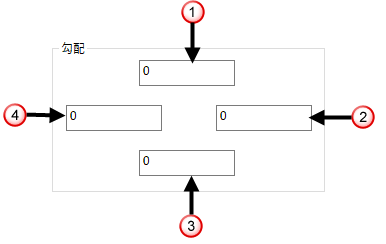

• ブロック － 長さ（X）、幅（Y）、高さ（Z） を指定します。 ブロックの側面に 勾配 角度を適用することもできます。 Z 軸を見下ろす方向で、次の辺の勾配角度を入力します。



  : 上部

  : 右

  － 底部

  : 左

  ブロックの各上部端の中央に表示されるドラッグハンドルを使用して、勾配角度を定義することもできます。

• 円筒 － ドロップダウンリストで 半径、または、直径 を指定します。 長さ も指定することができます。
• 円錐 プリミティブは次のように編集されます。
  1. ドロップダウンリストから、次のいずれかのオプションを選択します。



     選択に応じて、ダイアログで利用可能になるその他のオプションが決定されます。 グラフィック編集を使用して変更される円錐の寸法にも影響を与えます。

  2. 利用可能なパラメーターを編集します。 パラメーターには、上部半径、底部半径、角度 があります。
  3. 円錐の 長さ を編集します。
• 球 － ドロップダウンリストから 半径、または、直径 を指定します。
• トーラス － メジャー半径 と マイナー半径 を指定します。
• スプリング － 「[スプリング]ダイアログ」を参照してください。

OK － 変更内容を了解して、ダイアログを閉じます。

注: このダイアログを使用して複数のプリミティブを編集することもできます。
