ソリッド カットを編集

既存の単一のカット フィーチャーを編集でき、同時に複数のカットを編集することもできます。

単一のソリッド カットを編集するには:

1. 次のいずれかの方法で、編集モードを起動します。

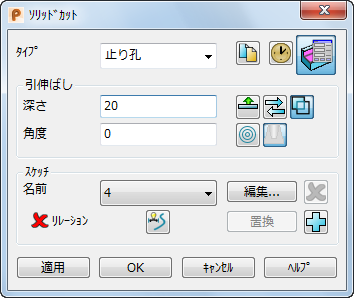

   • ツリー ウィンドウで[フィーチャをカット] アイコンをダブルクリックするか、またはモデル上のカット フィーチャーをダブルクリックすると、[ソリッドカット]ダイアログ ボックスが表示され、編集オプションが利用可能になります。
   • [ソリッド]タブ > [フィーチャ]パネル > [カット]をクリックすると、[ソリッドカット]ダイアログが表示されます。 をクリックしてカットを選択すると、編集オプションが利用可能になります。

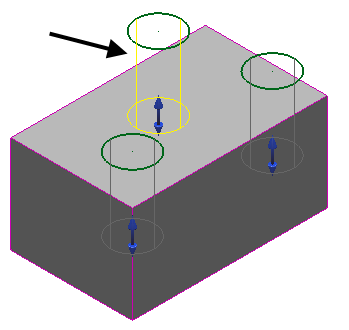

2. クリック、または、名前 ドロップダウンリストから選択して、既存のカットのワイヤーフレームを選択します。選択ワイヤーフレームの引伸ばしソリッドが強調表示されます。



3. 必要に応じてワイヤーフレームを 編集 します。
   1. [編集]ボタンをクリックすると、[カーブツール]タブが利用可能になります。編集 ボタンのラベルが、終了 に変化します。選択ワイヤーフレームに対する引伸ばしソリッドは、不可視になります。



   2. グラフィック、または、タブのコマンドを使用して、ワイヤーフレームを編集します。



   3. ワイヤーフレームの編集を終えたら、終了 ボタンをクリックします。



   4. 適用 をクリックして、編集済みワイヤーフレームを使用してソリッド上にカットを再作成します。

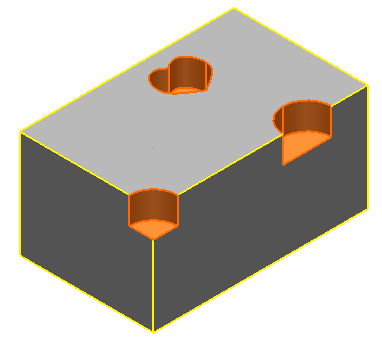

4. 必要に応じて、カットの選択ワイヤーフレームを別のワイヤーフレームと 置換 することができます。
   1. 置換されるカットのワイヤーフレームを選択します。

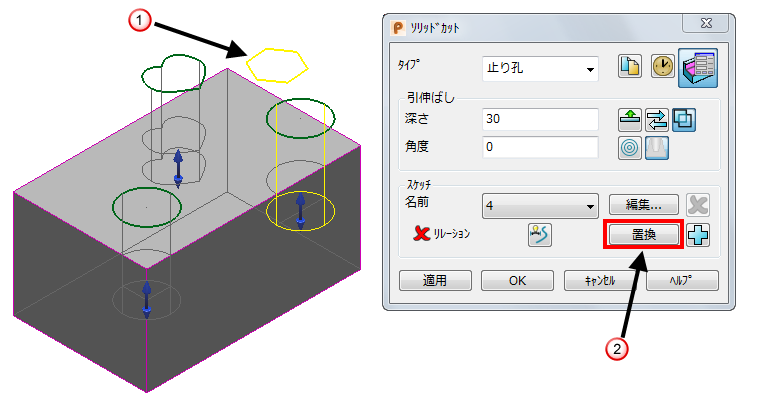

   2. 置換ワイヤーフレーム を選択します。置換 ボタン が利用可能になります。



   3. 置換 ボタンをクリックします。引伸ばしソリッドが置換ワイヤーフレームから作成され、置換ワイヤーフレームの引伸ばしソリッドが削除されます。置換引伸ばしソリッドのワイヤーフレームが、可視になります。

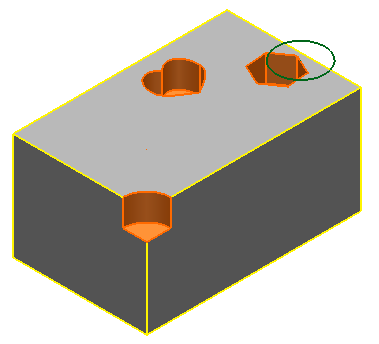

   4. 適用 をクリックして、置換ワイヤーフレームを使用してカットを再作成します。置換えられた引伸ばしソリッドのワイヤーフレームはモデル内に残されます。



注: また、編集タブのミラー、移動、回転、オフセット、スケールコマンドを利用してワイヤーフレームを編集することができます。
