コンタクトプロファイルページ

コンタクト プロファイルを選択するかまたは自動的に生成するには、このページを使用します。

スライドコア勾配角度 － 勾配角度 を入力します。

方法 － 選択した方法により、ウィザードに表示されるオプションが変化します。

• 自動生成 － この方法は、アンダーカット領域が既に選択されている場合のみ利用可能になります。

  選択した場合、ウィザードで次のオプションが利用可能になります。



  視覚補助として、コンタクトプロファイルが破線で表示されます。これにより、ウィザードの値から作成されるコンタクトプロファイルを事前に確認することができます。



  値を変更すると、視覚補助のコンタクトプロファイルのサイズ も変化します。

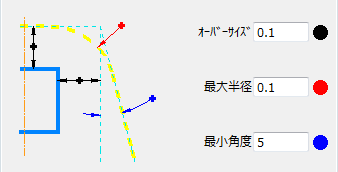

• オーバーサイズ － アンダーカット領域からの距離です。
• 最大半径 － コンタクトプロファイルコーナーの最大フィレット半径です。
• 最小角度 － コンタクトプロファイル側面の最小角度です。

  コンタクトプロファイルは、ウィザードに入力された値から自動作成されます。

• プレビュー － コンタクトプロファイルをモデル内で確認します。

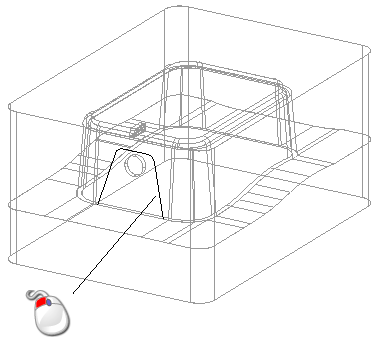

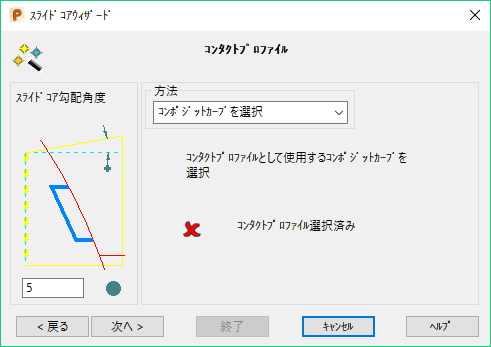

• コンポジットカーブを選択 － 既存のコンポジットカーブを選択することができます。

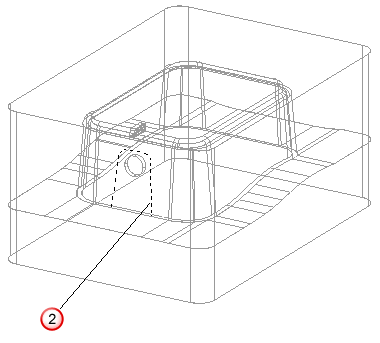

  コンポジットカーブは、ダイインサート上に配置されていなくても構いません。ウィザードは、そのカーブを Z 軸沿いにダイインサートに投影してコンタクトプロファイルを作成します。

[次へ]: クリックすると、[スライドコアオプション]ページに進みます。
