ソリッドを使用して交差

次のオブジェクトをソリッドと交差させることができます。

• 非アクティブソリッド － 操作を実行すると、非アクティブソリッドはなくなります。
• サーフェス: PowerShape は、サーフェスをソリッドと交差させる前に、自動的にサーフェスをそのソリッドにします。
• シンボル － シンボル内の全てのソリッドとサーフェスはコピーされ、ソリッドと交差されます。
  注: シンボル自体は、変更も削除もされません。シンボルを使用すると、シンボルの交差フィーチャーはソリッドでスケールできません。

次に対して、ブーリアン交差を行うことができます。

• アクティブソリッド
• あらかじめ選択された非アクティブソリッド（アクティブソリッドが非表示の場合）

アクティブソリッドと交差

1. [ソリッド]タブ > [フィーチャ]パネル > [交差]をクリックすると、[ブーリアン交差]ダイアログが表示されます。



   可視のアクティブソリッドが存在する場合、該当ソリッドが 第 1 選択 として自動的に使用されます。アクティブソリッドが非表示の状態で、あらかじめ非アクティブソリッドを選択した場合、その非アクティブソリッドが 第 1 選択 になります。

2. 第 2 オブジェクトを選択します。

   必要に応じて オブジェクトを交換 をクリックし、第 1 選択 と 第 2 選択 オブジェクトを交換します。

3. OK をクリックして選択を了解し、ダイアログを閉じます。

   ソリッドフィーチャーツリーに、フィーチャー加算 アイコンが表示されます。

   交差ソリッドにフィーチャーがある場合、該当フィーチャーは フィーチャー交差 アイコンの隣のサブツリーに追加されます。

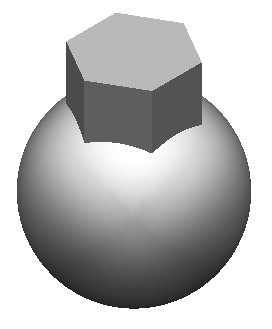

   次に、交差ソリッドの例を示します。



   この例では次のソリッドが作成されます。
