孔埋めダイアログ

ラップ時に、モデル内にギャップがある場合に、レリーフ内のノードでターゲット サーフェスが不足したり、レリーフがサーフェスのエッジから外れたりすることがあります。そのようなノードはレリーフから削除され、エッジはトリムされます。そのため、ラップに孔や開いたエッジが生じることがあります。

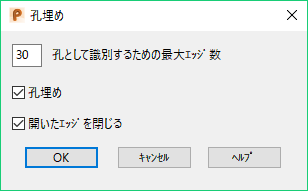

[孔埋め]ダイアログ ボックスを使用して、モデル内のギャップによる孔を埋めるためのオプションを設定します。

• 孔として識別するための最大エッジ数 － レリーフ内の孔を指定します。エッジとは、レリーフのトライアングルメッシュのエッジのことです。
• 孔埋め － 最大エッジ数よりも少ないエッジを持つ孔をトライアングルメッシュで埋めます。

  PowerShape は、単純な方法を使用して孔を埋めます。小さなエラーでは、これで良い結果が得られます。時には理想の結果が得られない事があります。こうした場合には、次が可能です。

  • ラップの下にあるサーフェスを修正し、ラップを再作成します。
  • 孔埋め オプションをオフにして、ラップを作成します。[(メッシュツール)管理]タブを使用して、トライアングル メッシュを修正し、結果を改善します。

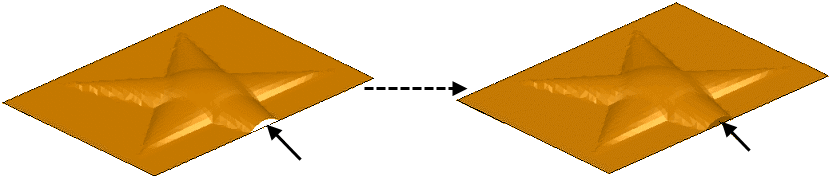

• 開いたエッジを閉じる － モデルとレリーフバウンダリー間のギャップを閉じます。通常、これらのエッジはサーフェスのエッジからレリーフがはみ出ることで生じます。
