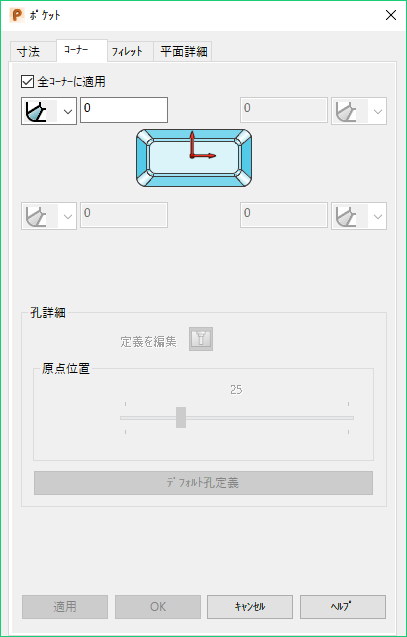

[コーナー]タブを使用して、ポケット上のコーナー仕上げのタイプを定義します。
[全コーナーに適用]: 選択すると、指定したコーナーの詳細がすべてのコーナーに適用されます。非選択の場合、各コーナーを個別に定義します。
: コーナー仕上げのタイプをドロップダウン リストから選択します。
: コーナー仕上げを適用しません。
: コーナー エッジをフィレット加工します。テキストボックスにコーナーのフィレット半径を入力します。

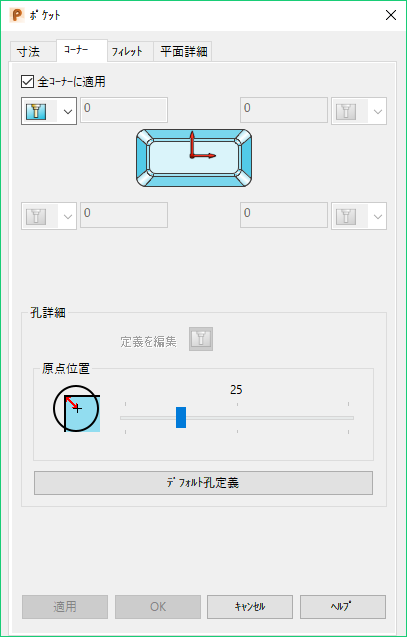

: コーナー孔を作成します。このオプションを選択すると、ダイアログの孔詳細項目がアクティブ化され、孔のサイズ、タイプ、位置を定義することができます。 ポケットの定義時のみ、コーナー孔を作成することができます。
[孔詳細]: ポケットの 1 つまたは複数のコーナーを孔として作成している場合は、[コーナー]ページのこのセクションを使用して、サイズと位置を定義できます。
[定義を編集]: をクリックすると表示される[孔]ダイアログを使用して、孔のサイズとタイプを変更します。
[原点位置]: スライダーを移動して、孔の原点の位置をポケットのコーナーからの相対位置で指定します。位置は孔の最大半径の割合として表示されます。
スライダーの位置が 0 の場合、孔の原点は次図のようにポケットのコーナー上に配置されます。
スライダーの位置が 100 の場合、孔の原点は次図のようにポケットのコーナーから半径の長さだけ離れた位置に配置されます。
[デフォルト孔定義]: ポケットの現行高さに基づいて、既定の平面孔を作成します。
