概要 - 寸法

寸法とは、長さまたは角度の計測値です。寸法は、モデルが適切なサイズであることを確認するため、または他の設計者やエンジニアに情報を渡すために追加されます。

寸法は、いくつかの属性で構成されています。

－ 引出し線 － 端末記号 － 注釈 － 寸法補助線

引出し線 は、寸法値を反映する直線、または、円弧です。寸法補助線 は、引出し線をアイテムに関連付けるラインです。端末記号 は引出し線の両端を示し、寸法補助線と接しています。注釈 とは、寸法のテキストを指します。

各属性を編集して、ドローイング上の寸法表示を制御します。例えば、注釈を次のように編集します。

• 必ず横向きにする
• 引出し線に埋込む
• 引出し線から離す

いくつかの異なる寸法を作成できます。

• [直線寸法]: ラインの長さまたは 2 ポイント間の距離を計測します。

  複数の直線寸法は次のようにして作成できます。

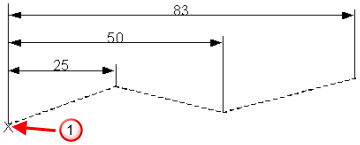

  • [ベースポイント寸法]: 共通の原点(ベースポイント)から異なる終点までを計測した寸法のグループ



    － ベースポイント

  • [チェーン寸法]: ある寸法の終点が次の寸法の始点になっている、互いにリンクした寸法のグループ。

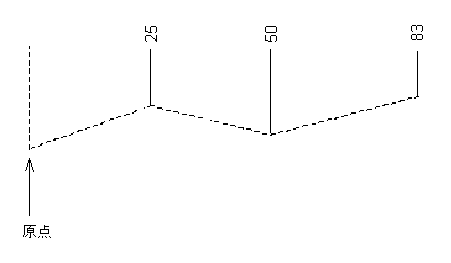

  • [座標寸法]: 現行ワークプレーンの基準平面の軸沿いに作成された寸法のグループ。この寸法では、共通の原点からの距離が測定されます。



    － 原点

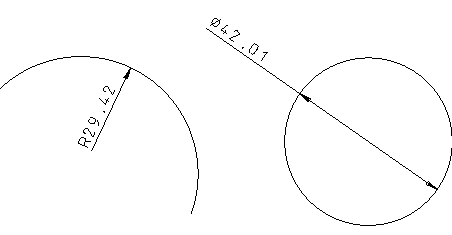

• [半径寸法]および[直径寸法]: 円弧または円の半径または直径を計測します。



• [角度寸法]: 角度を計測します。



ヒント: 電卓の測定機能を使用して、モデルの寸法の正誤を確認することもできます。
