寸法を編集
寸法を選択して、次の方法で編集することができます。
[ホーム]タブ > [削除]パネル > [アイテム]をクリックするか、
Delete
キーを押して、選択した寸法を削除します。
寸法をダブルクリックして、
寸法
ツールバーを表示します。
寸法を右クリックしてコンテキストメニューを表示し、利用可能な修正オプションを使用します。コンテキストメニューの上部には、寸法の名前と、配置されているレベルが表示されます。
修正
を選択して、
寸法
ダイアログを使用し、寸法を編集します。
寸法
を選択して、直径シンボルを寸法に追加します。
小数位 0 - 小数位 4
- 寸法の小数位の桁数を、指定の数に制限します。
テキスト
- 次図に示すテキストのコンテキスト メニューを表示して、寸法に標準テキストを追加します。
ユーザ テキスト
- ユーザ テキストのコンテキスト メニューを表示します。これは、寸法値の前、または、後に追加することのできる、ユーザー定義ストリングの一覧です。ストリングは、
寸法
ダイアログの
注釈
ページで定義されます。
寸法付けされたオブジェクトの、
ジオメトリを更新
することができます。
[オプション]ダイアログ
の
Drafting
ページを使用して、寸法を指定します。
マウスのドラッグを使用して、寸法テキストを移動します。
マウスのドラッグを使用して、座標寸法のドッグレッグ(折れ線)のクランクを移動します。

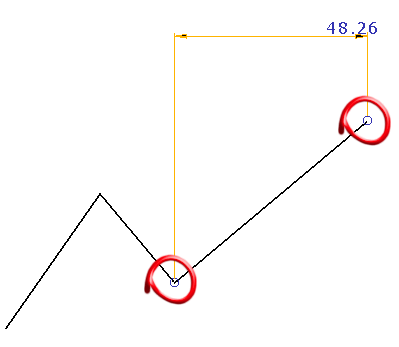

寸法補助線にはハンドルがあり、これを使用して寸法を編集することができます。
サンプル
寸法を選択します。

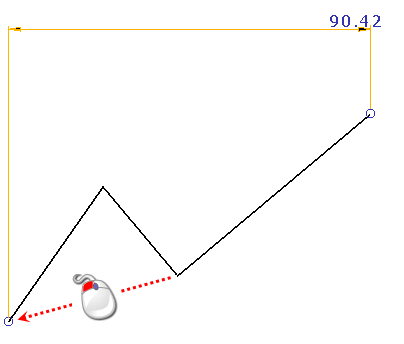

ハンドルをクリックして、新規位置にドラッグします。
ベースポイント寸法
、
チェーン寸法
、
座標寸法
など、複数のポイントを持つ寸法では、寸法の作成終了後に編集を行うことができます。
注:
この機能は、
角度付き寸法
には適用されません。
