シンボル定義の名前は編集可能です。また、選択したモデルで使用されていないシンボル定義は削除することができます。
次の方法で、シンボル定義を編集します。
- [注釈]タブ > [シンボル]パネル > [定義] > [編集]をクリックすると、[シンボル定義を編集]ダイアログが表示されます。

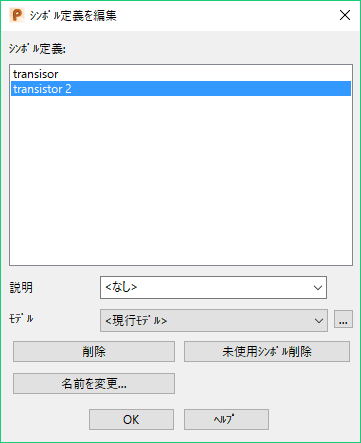

- このダイアログを使用して、シンボル定義を編集します。
- シンボル定義 － 編集するシンボル定義をクリックします。シンボル定義を選択解除するには、名前をもう一度クリックします。
- [説明]: 選択した定義の説明を入力または選択します。
- モデル － シンボル定義を編集するモデルを選択します。
モデルデータベース外のシンボルライブラリを参照する場合、
をクリックして ライブラリを開く ダイアログを表示します。このダイアログを使用して、シンボルライブラリを選択します。
- 削除 － 選択したモデル内で指定のシンボル定義が使用されていない場合、その定義を削除することができます。
- 未使用シンボル削除 － 使用されていないシンボル定義を削除します。
これにより、コンポーネント定義が変更されることはありません。
- [名前の変更]: [シンボル定義の名前を変更]ダイアログ ボックスが表示されます。
このダイアログ ボックスには、選択したシンボル定義の現在の名前が表示されます。必要に応じて名前を編集します。
- OK － 変更内容を了解して、ダイアログを閉じます。
