勾配角度を計測

次の方法で、サーフェスの勾配角度とソリッドポイントを計測します。

1. ステータス バーの[電卓] ボタンをクリックします。
2. [勾配を計測] ボタンをクリックします。

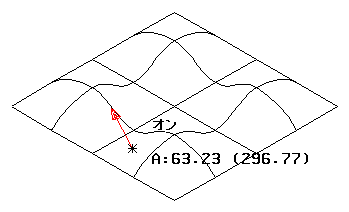

3. サーフェス、または、ソリッド上にカーソルを移動します。マイナー勾配角度が表示され、メジャー勾配角度はカッコ付きで表示されます。ポジションのサーフェス法線を表す矢印も示されます。



   デフォルトでは、サーフェスカーブ上の勾配角度のみが計測されます。Shift キーを押しながら、サーフェスパッチ内のポジションの勾配角度を測定することができます。 勾配角度は、基準平面からカーソルの下のサーフェス上のポイントの法線まで、計測されます。

4. サーフェス上のポジションをクリックして、数式ボックスに勾配角度を入力します。
