オブジェクトを平面でトリム

カッティングオブジェクトとして、ワークプレーンの基準平面を使用します。ワークプレーンは、アクティブにする必要はありません。

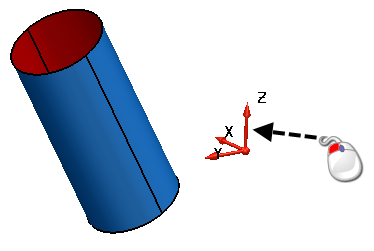

1. カッティングオブジェクトとして、ワークプレーンを選択します。



2. [編集]タブ > [トリム]パネル > [選択]をクリックして、[トリム(面間 / 面線間 / 面曲線間)]ツールバーを表示します。
3. トリムするオブジェクトのコピーを保持するには、[元のオブジェクトを保持] ボタンを選択します。ボタンが に変わります。
4. トリムすると、サーフェスは 2 つに切取られます。 トリム サーフェスの両方の部分を保持するには、[両方を保持] をクリックします。ボタンが に変わります。
5. 必要に応じて、基準平面を変更します。

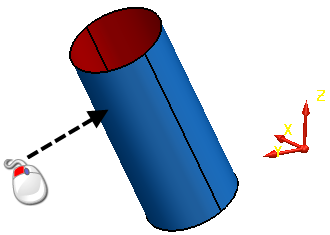

6. 基準平面でトリムするオブジェクト（この場合は XY 平面）を選択します。



   オブジェクトが基準平面でトリムされます。



7. トリムが希望の形状でない場合、その形状になるまで 次候補 ボタン をクリックします。
   注: 次候補 は、適切な候補を順に表示します。
