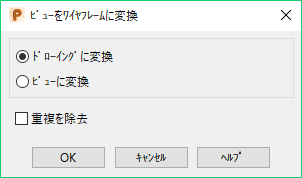

ビューをワイヤーフレームに変換ダイアログ

このダイアログを使用して、選択ビューの内容をワイヤーフレームオブジェクト(ライン、円弧、カーブ)に変換します。

次の方法で、ビューをワイヤーフレームに変換します。

  1. ビューを右クリックして、コンテキストメニューを表示します。
  2. 変換 を選択して、ビューをワイヤーフレームに変換 ダイアログを表示します。

  3. ダイアログのオプションを使用して、ビューを変換します。
    • ドローイングに変換 - ビューの内容を、ドローイング上のワイヤーフレームオブジェクトに変換します。
    • ビューに変換 - このオプションもビューの内容をワイヤーフレームオブジェクトに変換しますが、オブジェクトは 3D モデル内に残り、ドローイングシートには作成されません。これらのワイヤーフレームオブジェクトを編集する場合、まず、ビューをアクティブに設定 しなければいけません。
    • 重複を除去 - 選択、または、選択解除して、ビュー変換時の重複の除去を制御します。このオプションの既定値は、[表示オプション]ダイアログ ボックスの[一般]ページで定義されています。
    • OK - ビューをワイヤーフレームに変換して、ダイアログを閉じます。
    • キャンセル - 変更を取消し、ダイアログを閉じます。
注: センターラインのパターン同士がオーバーラップして形状が不明瞭になってしまわないよう、ビューの変換前に従属するセンターラインのジオメトリが結合されます。
