ソリッドから減算

アクティブソリッドから次のアイテムを減算することができます。

• 非アクティブソリッド － 操作を実行すると、非アクティブソリッドはなくなります。
• [サーフェス]: PowerShape は、サーフェスをアクティブなソリッドから減算する前に、サーフェスをソリッドに変換します。
• シンボル － シンボル内の全ソリッドとサーフェスはコピーされ、アクティブソリッドから減算されます。
  注: シンボル自体は変化も削除もされません。シンボルを使用すると、シンボルの減算フィーチャーはソリッドでスケールできません。

次に対して、ブーリアン減算を行うことができます。

• アクティブソリッド
• あらかじめ選択された非アクティブソリッド（アクティブソリッドが非表示の場合）

次の方法で、ソリッドから減算します。

1. [ソリッド]タブ > [フィーチャ]パネル > [減算]をクリックすると、[ブーリアン減算]ダイアログ ボックスが表示されます。



   可視のアクティブソリッドが存在する場合、該当ソリッドが 第 1 選択 として自動的に使用されます。アクティブソリッドが非表示の状態で、あらかじめ非アクティブソリッドを選択した場合、その非アクティブソリッドが 第 1 選択 になります。

2. 第 2 オブジェクトを選択します。

   必要に応じて オブジェクトを交換 をクリックし、第 1 選択 と 第 2 選択 オブジェクトを交換します。

3. OK をクリックして選択を了解し、ダイアログを閉じます。

   ソリッド フィーチャー ツリー ウィンドウに[減算フィーチャー] アイコンが表示されます。

   減算ソリッドにフィーチャーがある場合、該当フィーチャーは[減算フィーチャー] アイコンの横のサブツリーに追加されます。

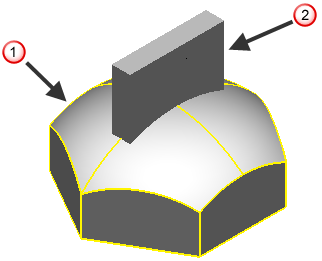

   次図は、非アクティブソリッド と交差するアクティブソリッドの例を示しています。



   例では、新規アクティブソリッドは次のようになります。
