P&ID ライン リスト

P&ID オブジェクトの 3D に相当するオブジェクトを Plant 3D モデル内に配置します。

 リボン: [ホーム]をクリック - [配管]タブ [パーツの挿入]パネル [P&ID ライン リスト]

 コマンド入力:  plantpidlinelist

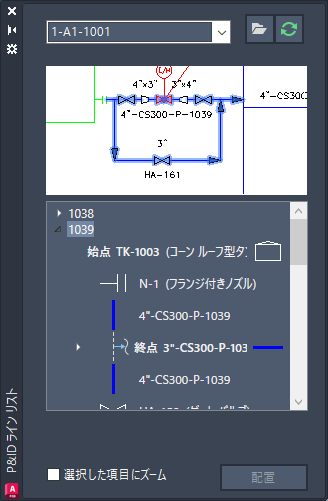

ライン リスト コントロール

P&ID ラインおよびインライン コンポーネントの Plant 3D に相当するオブジェクトを 3D モデル内に配置するための機能です。

ドロップダウン リスト

現在の P&ID 図面の名前が表示されます。既定では、最後に開いた図面が表示されます。

配置

選択したラインまたはコンポーネントを 3D モデル内に配置します。

ライン リスト パネル

3D モデル内に配置できるラインおよびインライン コンポーネントが表示されます。

ライン リスト ツールバー

図面を開いたり、ステータスを更新するボタンがあります。

•   [開く]:選択した P&ID 図面を開きます。
•   [更新]:選択した P&ID 図面のライン リスト コンポーネントおよびライン コンポーネントを更新します。

P&ID プレビュー

ドロップダウン リストから選択した P&ID 図面のプレビューを表示します。

プレビュー領域の色を変更するには、プレビュー領域を右クリックして[背景色を反転]を選択します。

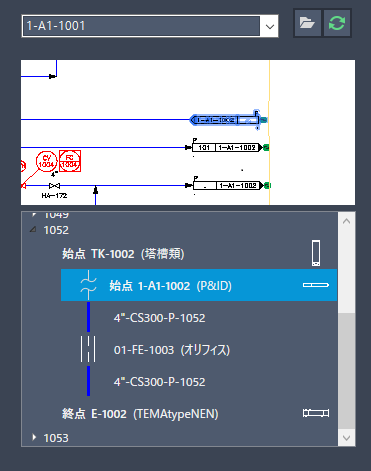

ツリー表示

ツリー内の各ノードは、P&ID 図面内のライン グループを表します。インライン コンポーネント、ブランチ、オフページ コネクタ、開始/終了機器、および各ライン グループに関連付けられたノズルは、パイプラインの流れ方向に従って並べられます。

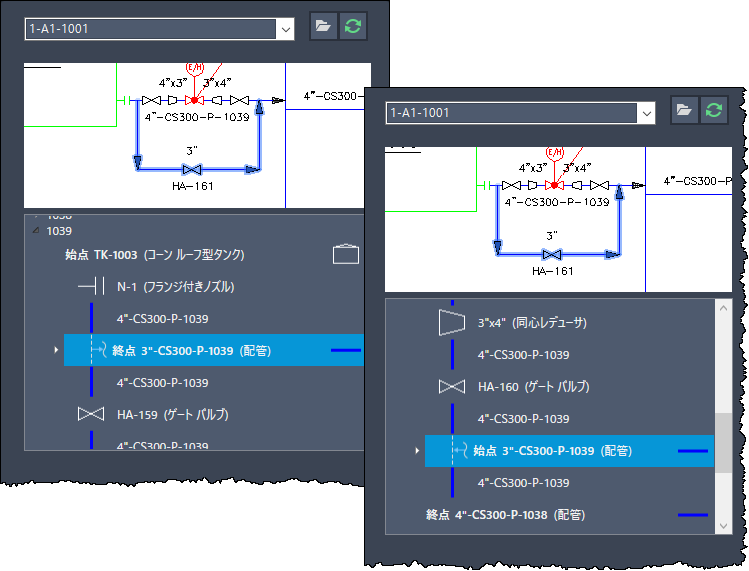

• [ブランチ]: ライン セグメントの各ブランチがツリー表示で表示され、流れ方向が明確に示されます。
  • ブランチは、アイコンと接頭辞によって流出口(終点) か流入口(始点) かが表されます。
  • ブランチを展開すると、ライン セグメント、インライン コンポーネント、ブランチの始点/終点を表示できます。

• [オフページ コネクタ](OPC): オフページ コネクタは、アイコン と流れ方向、流出口(TO)、または流入口(FROM)を示す接頭辞で識別されます。
  • 複数の P&ID 図面にわたってオフページ コネクタによって接続されているライン グループの場合、別の P&ID 図面の開始/終了コンポーネントがツリー表示で表示されます。
  • 接続されたライン セグメントを表示するには、オフページ コネクタをダブルクリックします。

• [ショートカット メニュー]: ツリー内の各ノードには、次のような各種機能を提供するショートカット メニューがあります。
  • [現在の図面にコンポーネントを配置]:このオプションを使用すると、選択したコンポーネントを現在の図面に配置できます。
  • [P&ID プレビュー内を検索]:P&ID プレビュー内で選択したコンポーネントを検索してハイライト表示することができます。
  • [展開/折りたたむ]:ブランチ ノードの場合、このオプションを使用してブランチを展開または折りたたむことができます。
  • [ライン リストに接続された P&ID ラインの詳細を表示]:オフページ コネクタの場合、このオプションを使用すると、P&ID の詳細を P&ID ライン リストに直接表示できます。

選択した項目にズーム

このチェック ボックスをオンにすると、ツリーの項目をクリックできます。項目をクリックすると、その項目に対応するオブジェクトが、作図領域の中央に可能な限り大きく表示されます。
