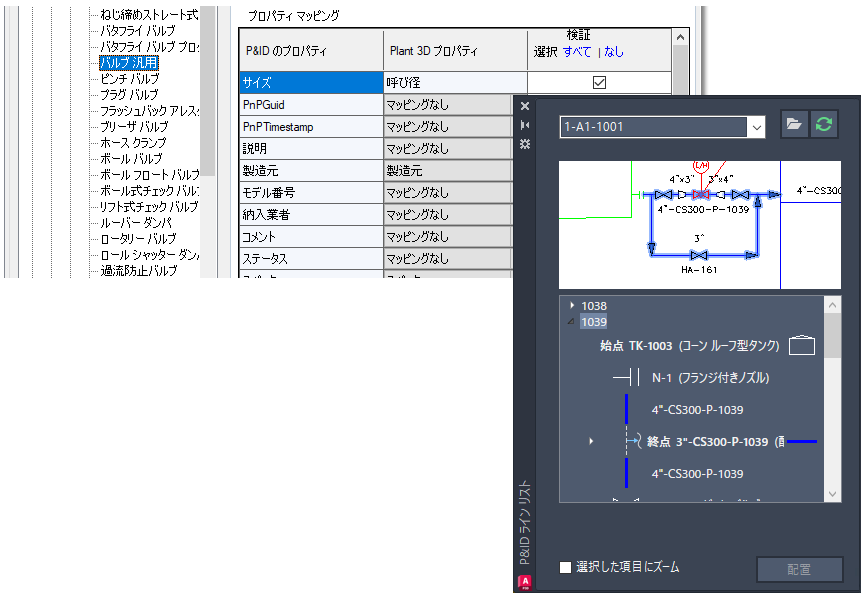

P&ID ライン リスト ウィンドウは、すべてのライン セグメントと関連コンポーネント(インライン コンポーネント、ノズル、開始/終了機器モデル、ブランチ、オフページ コネクタなど)を表示する P&ID 図面の包括的なビューを提供します。
ライン リストを使用して、使用可能な P&ID オブジェクトを選択し、対応する Plant 3D オブジェクトを 3D モデルに配置することができます。これにより、P&ID オブジェクトのプロパティ値が 3D モデルに正確にコピーされます。
注:
- モデルに同等の Plant 3D オブジェクトを配置する前に、P&ID オブジェクトを Plant 3D オブジェクトにマッピングすることを強くお勧めします。マッピングされていない項目を配置すると、[カスタム パーツ]ダイアログ ボックスが表示されます。
- P&ID ライン セグメントは常に Plant 3D パイプにマッピングされます。
