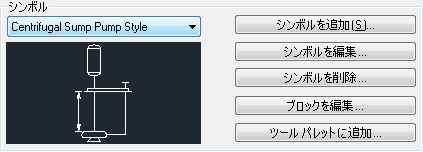

選択したコンポーネントの定義で使用できるシンボルが表示されます。
[シンボル]ドロップダウン リスト
選択した P&ID コンポーネントの定義で使用可能なシンボルの名前が表示されます。
- シンボルを追加
-
[シンボルを追加 - シンボルを選択]ダイアログ ボックスが表示されルので、シンボルを含む 1 つまたは複数の図面を開き、追加したいシンボルを選択できます。複数のシンボルを追加したら、シンボルをクラス定義に割り当てることができます。
- シンボルを編集
-
[シンボル設定]ダイアログ ボックスが表示されます。シンボルの設定を修正できます。
- シンボルを削除
-
選択したシンボルを削除します。
- ブロックを編集
-
AutoCAD ブロック エディタが表示されます。ブロックとその属性を修正できます。
- ツールパレットに追加
-
新しいツールをアクティブなツール パレットに追加します。
