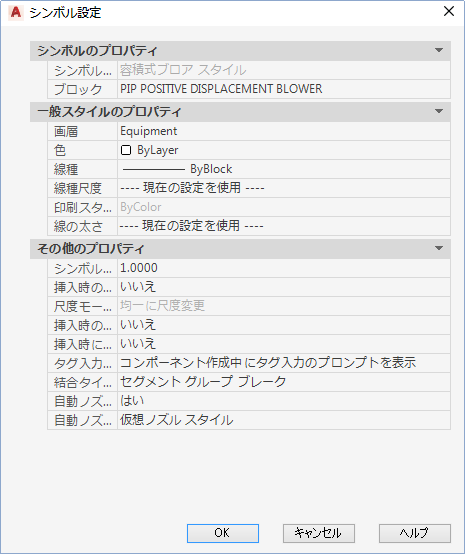

[シンボル設定]ダイアログボックス(シンボル)

選択したコンポーネント定義のグラフィカルプロパティを設定します。

[シンボル設定]ダイアログボックスに表示されるカテゴリは、編集のために選択したクラスによって異なります。クラスは次のように分類されます。

シンボルのプロパティ

図面への挿入後、コンポーネントに表示されるジオメトリのコントロールに使用されるシンボルとブロックの名前が一覧表示されます。

シンボルの名前: シンボルの名前を定義します。既存のシンボルを修正するときのプロパティは読み取り専用です。
ブロック: コンポーネントを使用するときに表示されるブロックを定義します。[...]ボタンをクリックして[ブロック図面を選択]ダイアログボックスを開きます。選択した図面の[ブロックを選択]ダイアログボックスで、使用可能なブロックのリストから選択します。

コンポーネントを図面に挿入するときに、コンポーネントに割り当てられている汎用的なプロパティが一覧表示されます。

コンポーネントを図面に挿入するときに、コンポーネントに割り当てられているその他のプロパティが一覧表示されます。

シンボルの尺度

シンボルを図面に挿入するときの尺度を設定します。

注:

コントロールバルブを図面に挿入する際、指定した尺度はコントロールバルブの尺度に影響しません。

挿入時の尺度

シンボルを図面に挿入するときに、シンボルの尺度変更のプロンプトをユーザに表示するかどうかを設定します。

尺度モード

均一尺度または XY に依存しない尺度のどちらかに尺度を設定します。このオプションは、[挿入時の尺度]が[はい]に設定されている場合にのみ表示されます。

挿入時の回転

シンボルを図面に挿入するときに、シンボルの回転のプロンプトをユーザに表示するかどうかを設定します。

挿入時に鏡像化

シンボルを図面に挿入するときに、シンボルの鏡像化のプロンプトをユーザに表示するかどうかを設定します。

タグ入力プロンプトを表示

シンボルを図面に挿入するときに、シンボルのタグ付けのプロンプトをユーザに表示するかどうかを設定します。このフィールドは、オフページコネクタと、ラインと計装信号のコネクタ以外のすべてのスタイルの種類で表示されます。

結合タイプ

シンボルに適用される結合タイプを定義します。このフィールドには、ライン、オフページコネクタ、ラインと計装信号のコネクタ以外のすべてのスタイルの種類が表示されます。次の結合タイプの 1 つをシンボルに割り当てることができます。

終端: ラインに挿入しません。ラインの終端で接続します。
インライン: ラインに挿入し、ラインの一部として機能します。
セグメントブレーク: ラインに挿入し、同じグループ内でラインを 2 つのセグメントに分割します。両方のラインセグメントのライングループとライン番号を保持します。
セグメントグループブレーク: ラインに挿入し、2 つのセグメントとライングループに分割します。
結合なし: ラインと接続しません。

自動ノズル

配管をコンポーネントに接続するときに、コンポーネントにノズルを自動的にアタッチするかどうかを設定します。このフィールドには、ライン、オフページコネクタ、ラインと計装信号のコネクタ以外のすべてのスタイルの種類が表示されます。

自動ノズルスタイル

ノズルスタイルを定義します。このフィールドには、ライン、オフページコネクタ、ラインと計装信号のコネクタ以外のすべてのスタイルの種類が表示されます。
