MEP 要素の立面図プロパティ

MEP 要素の立面図プロパティを表示します。

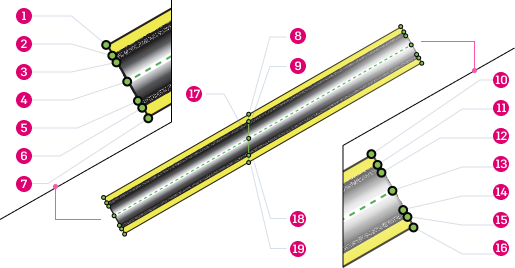

次の立面図パラメータを、MEP 要素(ダクト、配管、ケーブル ラック、電線管、製造用ダクト部品、製造用配管部品、製造用収納部品)で使用できます。タグ付けできるが集計できない指定点ベースのパラメータを除くすべてのパラメータで、タグ付けおよび集計が可能です。

パラメータ	説明
拘束
断熱材下端の上面の高さ	断熱材下端の上面の高さを設定します。
下端の上面の高さ	下端の上面の高さを定義します。
下端の管頂高さ	配管の下端における内部の上面の高さを定義します。
下端の中心線の高さ	下端の中心線の高さを定義します。
下端の管底高さ	配管の下端における内部の下面の高さを定義します。
下端の下面の高さ	下端の下面の高さを定義します。
断熱材下端の下面の高さ	断熱材下端の下面の高さを設定します。
断熱材の指定点の上面の高さ	断熱材の上面の高さを定義します。
指定点の上面の高さ	上面の高さを定義します。
断熱材上端の上面の高さ	上端における断熱材の上面の高さを表示します。
上端の上面の高さ	上端の上面の高さを定義します。
上端の管頂高さ	配管の上端における内部の上面の高さを定義します。
上端の中心線の高さ	上端の中心線の高さを定義します。
上端の管底高さ	配管の上端における内部の下面の高さを定義します。
上端の下面の高さ	上端の下面の高さを定義します。
断熱材上端の下面の高さ	断熱材上端の下面の高さを定義します。
指定点の中心線の高さ	中心線の高さを定義します。
指定点の下面の高さ	下面の高さを定義します。
断熱材の指定点の下面の高さ	断熱材の下面の高さを定義します。
