ルートとギャップ充填の接続矢印を指定する

[製造用部品設定]ダイアログを使用して、[ルートとギャップ充填]ツールで使用されている接続矢印の色をビューごとに変更します。

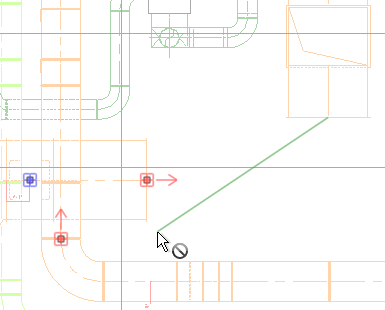

平面図ビューに表示される接続矢印の色を指定します。ルートの方向を指定するための、3D ビューに表示される接続矢印には、他の色を指定します。

1. [システム]タブ [製造]パネル をクリックします。
   ヒント: [MEP 製造用パーツ]パレットが表示されている場合は、[設定]ボタンをクリックしてダイアログを開くこともできます。
2. [接続インジケータ]タブをクリックします。
3. 平面図設定の色を選択して、平面図ビューに表示される矢印の色をコントロールします。
4. 3D ビューに表示される矢印の色をコントロールするための[対象に向かう]設定と[対象から離れる]設定の色を選択します。
5. [OK]をクリックします。
