[継手の長さ]ダイアログを使用して、鉄筋タイプの継手長さのパラメータを定義します。
[継手の長さ]ダイアログ ボックスにアクセスするには、[鉄筋タイプ プロパティ]の[継手長さの編集]ボタンをクリックします。次の表の下のイメージは、これらのパラメータの図を表しています。
| 名前 | 説明 |
|---|---|
| 継手タイプ名 | その鉄筋タイプの場合にプロジェクトで使用可能な鉄筋継手のタイプを表示する、自己入力型のリストです。 |
| 重ね乗数 | 継手タイプで定義されるラップ長さ乗数の読み取り専用の値が表示されます。 |
| 重ね自動計算 | ラップ長さの自動計算を上書きするには、このチェックボックスをオフにします。自動計算は、[鉄筋径]パラメータを使用します。 |
| ラップ長さ | 継手タイプおよび鉄筋タイプのラップ長さが表示されます。[重ね自動計算]がオフの場合、この値を直接編集できます。 |
| 千鳥乗数 | 継手タイプで定義されている千鳥乗数の読み取り専用の値が表示されます。 |
| 千鳥自動計算 | 千鳥長さの自動計算を上書きするには、このチェックボックスをオフにします。自動計算では、ラップ長さパラメータが使用されます。 |
| 千鳥長さ | 指定した継手タイプおよび鉄筋タイプの千鳥長さが表示されます。[千鳥自動計算]がオフの場合、この値を直接編集できます。 |

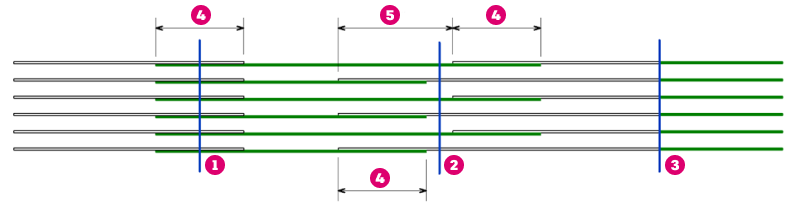

次の図は、鉄筋継手を定義するパラメータを示しています。各継手タイプおよび寸法の定義は次のとおりです。
重ね継手
千鳥配置の重ね継手
終端から終端の継手
ラップ長さ
千鳥長さ
注: 終端と終端の継手を定義するには、[鉄筋の移動]の[タイプ]プロパティを[なし]に変更し、オフセットを 0 に設定します。また、終端と終端に継手を作成した鉄筋を千鳥配置するには、鉄筋タイプの[継手の長さ]ダイアログを開き、その継手タイプの[千鳥長さ]を編集します。
