鉄筋継手を定義、修正する

ビューで鉄筋継手を定義して修正する方法について学習します。

プロジェクト ブラウザで、[ファミリ] [構造鉄筋] [鉄筋継手]に移動します。

1. 鉄筋継手を右クリックし、[複製]を選択します。
2. 新しいコピーをダブルクリックします。
3. 継手が作成された鉄筋の移動、千鳥長さ乗数、重ね長さ乗数を定義します。
4. 新しい継手タイプを右クリックして、[名前変更]を選択します。継手タイプの名前を入力します。
5. [OK]をクリックします。
6. [継手を作成]コマンドを使用して新しい継手を作成するか、[継手を修正]を使用して既存の鉄筋継手のタイプを変更します。

継手を修正する

修正可能なすべての鉄筋継手をビューに表示します。ビュー内の継手に対して、選択、移動、継手のタイプとプロパティの変更、削除、除去ができます。

継手を修正するには:

1. 1 つまたは複数の鉄筋セットを選択します。
2. [修正 | 構造鉄筋] [継手]パネル (鉄筋継手)をクリックします。
3. [選択]パネルで、[修正 | 鉄筋継手] [継手]パネル (継手を修正)をクリックするか、 (修正)をクリックします。
4. ビュー内のすべての継手が表示されます。
   注:

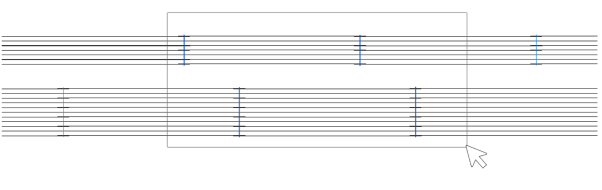

   • 複数の継手の継手タイプを同時に変更することができます。
   • 既存の継手を選択、移動、回転したり、[位置合わせ]ツールを使用して他の参照に位置合わせすることができます。「要素を位置合わせする」を参照してください。

継手を削除するには:

1. 継手を選択し、[削除]をクリックします。
2. 以前に接続したセットは統合されます。

継手を除去し、以前に接続したセットを同じ場所に保持するには:

1. 継手を選択します。
2. [修正 | 鉄筋継手] [継手]パネル (継手を削除)をクリックします。
3. 継手は除去されますが、以前に接続したセットはそのまま保持され、拘束はリセットされます。

継手線の外観を編集するには:

1. 表示設定とグラフィックス表示のダイアログを開きます。
2. 左下の[オブジェクト スタイル...]ボタンをクリックします。
3. [オブジェクト スタイル]ダイアログ [モデル オブジェクト]タブ [構造鉄筋]カテゴリで、[継手の配置基準線]プロパティを編集します。

   または

4. 表示設定とグラフィックス表示のダイアログで、特定のビューの線種を変更します。

「表示設定とグラフィックス表示のダイアログについて」および「オブジェクト スタイル」を参照してください。
