自動化プロセスの後にモデルの位置合わせと接続を評価し、解析モデルが作成されていない要素を特定する方法について学習します。
モデルの位置合わせを評価する
解析モデルの位置合わせを視覚的に評価したり、集計表を使用して評価できます。
レベルへの位置合わせを評価するには:
- ビュー
- 3D で正面/左側面/背面/右側面のビュー方向を使用する。
- 立面図または断面図を使用する。
- 要素または要素のグループを選択表示する。
- 解析用開口部を非表示にする。これらの要素はレベルに位置合わせされません。
- 集計表
- 関連したレベル オフセットを使用して、解析用ノードの集計表を作成する。このパラメータが 0 以外のノードを検索(フィルタ)します。
モデルの接続を評価する
解析モデルの位置合わせを視覚的に評価できます。
ノードの接続を評価するには:
- ビュー フィルタ
- 接続されていないノードをマークするフィルタを作成する。
- ホストされたノードを非表示にして、評価を容易にする。
- 集計表
解析モデルが作成されなかった要素を特定する

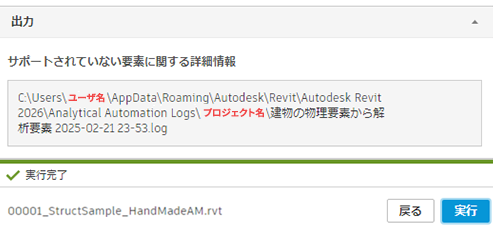

自動化プロセスの最後に、ログが生成されます。
このログでは、自動化ツールで解析表現が作成されなかったすべての選択要素を見つけることができます。
これらの物理構造要素は、ID を使用して識別できます。
