物理要素から解析要素の自動化 2025.2

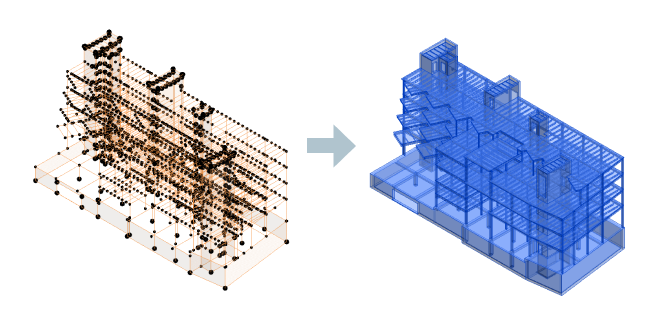

選択した構造物理要素の構造解析モデルを生成します。生成される解析モデルは、物理モデルに基づいて生成された主な水平参照と垂直参照に対してより適切に接続および位置合わせされます。

作成された解析モデルは、ルールベースの自動化ロジックを通じて、エンジニアリングのマインド セットに従います。

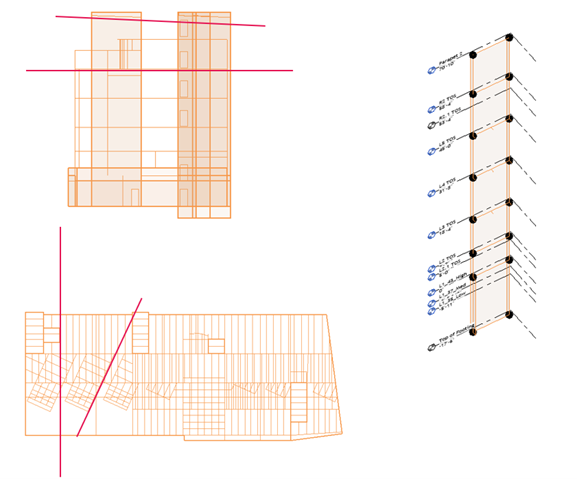

• 鉛直調整を使用してレベルに位置合わせします。
• 水平調整を使用してグリッドに位置合わせします。
• 柱と壁をレベル間で上から下に位置合わせします。

解析要素は、関連付けられている物理要素が接続されるときに、オブジェクト固有の規則を使用して接続されます。

注: 配置基準線が設定されていない要素は無視されます。

建物の物理要素から解析要素 2025.2 の自動化を使用するには:

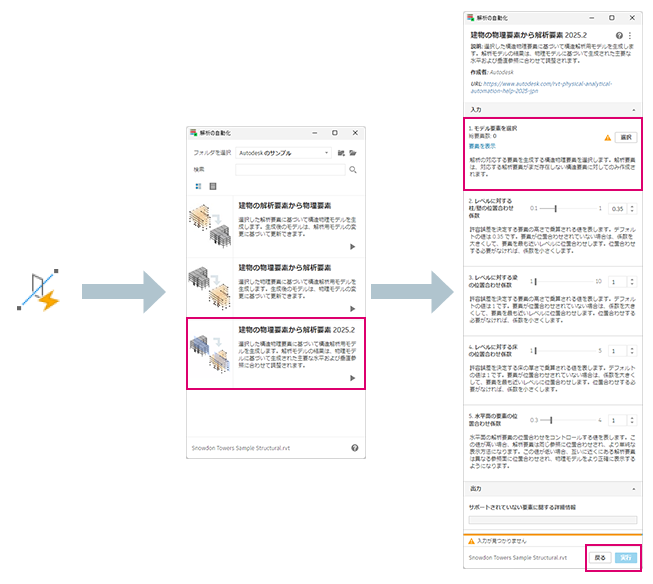

1. [解析]タブ [構造解析モデル]パネルで、 (解析の自動化)をクリックします。
2. [解析の自動化]リストから[建物の物理要素から解析要素 2025.2]を選択します。
3. ビューから構造物理要素を選択します。
4. [実行]をクリックします。

解析モデルが作成されます。
