[コンポーネントに沿って回転]ファミリ パラメータが、タグ カテゴリに追加されました。また、断面記号(頭)の文字の回転が改善されました。

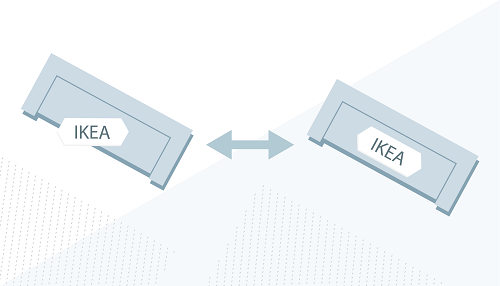

タグの文字を回転させる
注釈タグの[コンポーネントに沿って回転]プロパティが、特殊な設備、マス、一般モデル、家具のタグなど、ほとんどのロード可能なファミリ タグで機能するようになりました。このパラメータにより、プロジェクトのドキュメント作成時の柔軟性が向上します。有効なタグ カテゴリの完全なリストについては、「コンポーネントに沿ってタグを回転させる」を参照してください。
タグ ファミリのプロパティで[コンポーネントに沿って回転]チェックボックスをオンにすると、タグは常に(ファミリ エディタから) N/S および E/W 参照面の方向に合うように回転します。ソフトウェアをアップグレードすると、すべてのタグで[コンポーネントに沿って回転]がオフになり、既存の動作が保持されます。
断面記号(頭)の文字を回転させる
断面記号(頭)について、[コンポーネントに沿って回転]パラメータの名前が[コンポーネントに沿ってテキストを回転]に変更されました。断面記号が回転すると、断面記号のテキストが回転し、断面図の角度に向くようになりました。「断面記号ファミリについて」を参照してください。
