グループ化された BOM 行
グループ化された BOM 行について説明します。
グループ化された BOM 行とは、単一の親を共有するアイテムの複数のオカレンスで構成されると同時に、値が異なる 1 つまたは複数の BOM 行のプロパティで構成される行です。BOM 行には、[長さ]、[数量]、[説明]など、さまざまなプロパティの値を含めることができます。

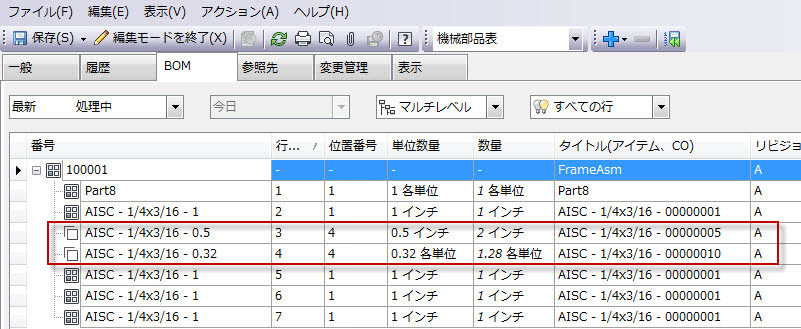

グループ化された BOM 行は、BOM 内においてグループ化
アイコンで示されます。
一部の BOM 行がグループ化される理由
同じ在庫部品から取得したオブジェクトには、さまざまなプロパティが割り当てられている場合が多くあります。たとえば、同じ在庫の材料でも、切り取る長さが違ったり、仕上げが異なることがよくあります。
一連のコンポーネントには、同じ部品番号とともに、コンポーネントと原材料がどのように異なるかを示す別のプロパティが割り当てられることが多くあります。
一連のコンポーネントは、部品番号が同じであるため、多くの場合、CAD BOM で結合されます。このような CAD BOM を Vault にインポートする場合、管理者が設計の BOM に基づいて BOM 行をグループ化しないように選んでおかない限り、一連のグループされた行は元の状態のままになります。
BOM 行のグループ化に関するルール
BOM 行を Vault でグループ化するには、次のルールを満たす必要があります。
BOM 行のグループ化機能を有効にするには、[アイテムの割り当てを設定]ダイアログで、[最初のアイテムを自動選択]チェック ボックスをオンにする必要があります。
グループ化する BOM 行を CAD BOM からインポートする必要があります。手動で作成した BOM 行は、同じ番号をアイテムに割り当てている場合でも、自動的にグループ化されません。
インポート後に CAD BOM のグループを保持する場合は、[アイテムの割り当てを設定]ダイアログで、**[設計の BOM に基づいて BOM 行をグループ化]**チェック ボックスをオンにする必要があります。
アイテム番号が一致する必要があります。
アイテムのオカレンスは単一の親を共有する必要があります。
グループ化された行内のアイテムは、マージできるよう同じファミリの計測単位である必要があります。
たとえば、計測単位としてインチとミリメートルの両方を使用する行はマージできますが、質量と長さを使用する行はマージできません。
グループをマージ解除した場合、グループの表示/非表示の設定は保持されます。たとえば、グループ BOM 行を非表示に設定し、すべての BOM 行が個別に表示されるようグループをマージ解除した場合、マージ解除したすべての行で非表示の設定が保持されます。
Vault におけるグループ化された BOM 行の値の表示方法
BOM 行をグループ化すると、BOM には 1 つの行のみが表示されます。特別に指定しない限り、表示される値は 1 次 BOM 行のプロパティを表します。
詳細
1 次 BOM 行は詳細 ID が記述されている行です。グループ内のどの行にも詳細 ID が記述されていない場合は、別の行が 1 次行として選択されます。
[位置]: グループ自体の位置です。行のグループ化が解除されている場合、この値はすべての行に適用されます。
[行の順序]: グループ自体の行の順序です。行のグループ化が解除されている場合、この値はすべての行に適用されます。
[単位数量]: BOM 行グループ内のすべてのアイテムで同じ計測単位タイプが共有されているが、実際の単位は異なる場合、[単位数量]フィールドには 1 次行の値が表示されます。
注: 既定では、[単位数量]フィールドは表示されません。[アイテム数量]フィールドは、BOM ビューをカスタマイズすることで BOM に追加できます。[アイテム数量]: [アイテム数量]の値はグループ内のアイテム数を表します。
注: 既定では、[アイテム数量]フィールドは表示されません。[アイテム数量]フィールドは、BOM ビューをカスタマイズすることで BOM に追加できます。[数量]: [数量]の値はグループ内の全数量の合計を表します。
