유압 구성요소를 계속 삽입하여 유압 다이어그램을 완료합니다.
나머지 유압 도면은 펌프 왼쪽에 압력 표준 치수 및 체크 밸브를 삽입한 다음 도면 맨 위에 장치(실린더, 제한자, 필터, 체크 밸브, 양방향 밸브)를 삽입하여 구성합니다.
구성요소 삽입
-
을 클릭합니다. 찾기
- 구성요소 삽입: 유압 기호 대화상자에서 계기를 클릭합니다.
- 유압: 계기 대화상자에서 압력 표준 치수를 클릭합니다.
- 프롬프트에 다음과 같이 응답합니다.
삽입점 지정:
펌프 왼쪽으로 멀리, 약간 위로 압력 표준 치수를 배치하도록 선택합니다.
- 구성요소 삽입/편집 대화상자에서 다음을 지정합니다.
구성요소 태그: MTR1
설명: 설명 1: 압력 표준 치수
확인을 클릭합니다.
- 을 클릭합니다. 찾기
- 구성요소 삽입: 유압 기호 대화상자에서 수직 확인란을 선택해제합니다.
- 구성요소 삽입: 유압 기호 대화상자에서 일반 밸브를 클릭합니다.
- 유압: 일반 밸브 대화상자에서 차단 밸브 열림을 클릭합니다.
- 프롬프트에 다음과 같이 응답합니다.
삽입점 지정:

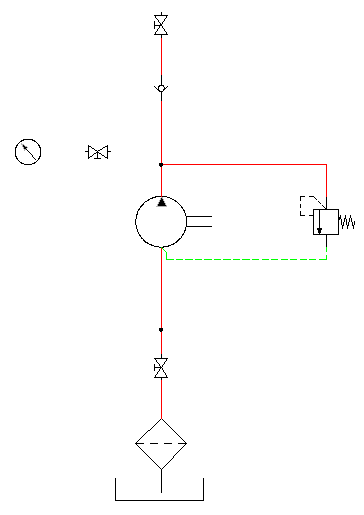

압력 표준 치수 오른쪽에 밸브를 배치하도록 선택합니다.
- 구성요소 삽입/편집 대화상자에서 확인을 클릭합니다.
- 와이어 도면층을 RED_20으로 설정합니다.
- 를 클릭합니다. 찾기
- 프롬프트에 다음과 같이 응답합니다.
와이어 시작 지정 또는 [와이어 유형(T)/X=연결 표시]:
압력 표준 치수의 오른쪽 연결 지점을 선택합니다.
와이어 끝 지정 또는 [계속(C)]:
파이프를 오른쪽으로 끌고 밸브의 왼쪽 연결 지점을 클릭합니다.
와이어 시작 지정 또는 [빠른 이동(S)/와이어 유형(T)/X=연결 표시]:
밸브의 오른쪽 연결 지점을 선택합니다.
와이어 끝 지정 또는 [계속(C)]:

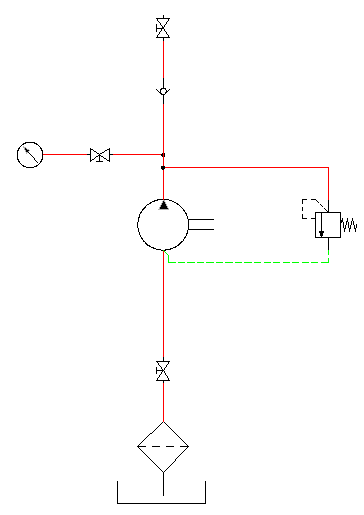

파이프를 오른쪽으로 끌고 수직 파이프를 클릭한 다음 마우스 오른쪽 버튼을 클릭합니다.
- 을 클릭합니다. 찾기

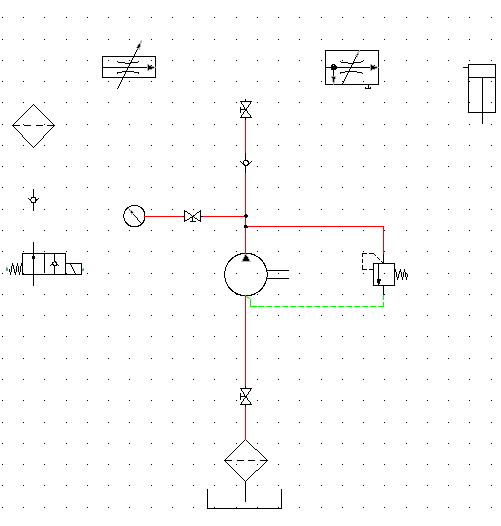

- 다음 그림과 같이 나열된 장치를 삽입하여 배치합니다. 삽입한 다음에는 매번 구성요소 삽입/편집 대화상자에서 확인을 클릭합니다.
주: 수직 또는 수평 파이프를 먼저 삽입한 다음 파이프에 구성요소를 하나씩 삽입할 수도 있습니다.
아이콘 삽입할 기호
2 방향 밸브
(수직 기호로 삽입) 솔레노이드 스프링 리턴 -1
일반 밸브
체크 밸브 왼쪽 유량(수직 기호로 삽입)
필터
필터(수직 기호로 삽입)
제한자
출력 유량이 가변적인 제한자
제한자
출력 유량이 가변적인 우회 유량 제한자
실린더
단동식 단일 종단형 피스톤 로드
팁: 파이프를 더 쉽게 삽입하려면 정렬 도구를 사용하여 구성요소를 수평이나 수직으로 정렬합니다. - 를 클릭합니다. 찾기

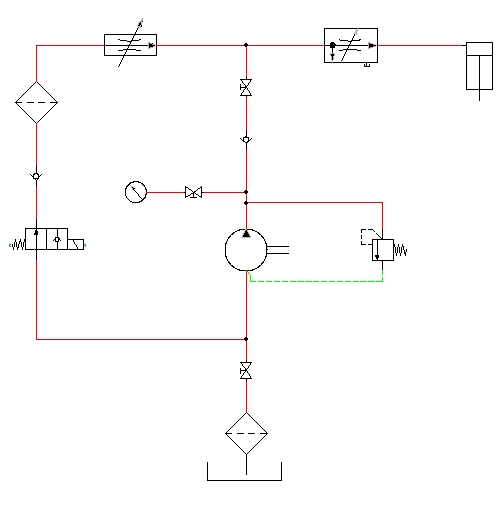

- 다음과 같이 제어 장치 사이에 파이프를 연결합니다.
- 을 클릭합니다. 찾기
- 구성요소 삽입: 유압 기호 대화상자에서 일반 밸브를 클릭합니다.
- 유압: 일반 밸브 대화상자에서 체크 밸브 왼쪽 유량을 클릭합니다.
- 프롬프트에 다음과 같이 응답합니다.

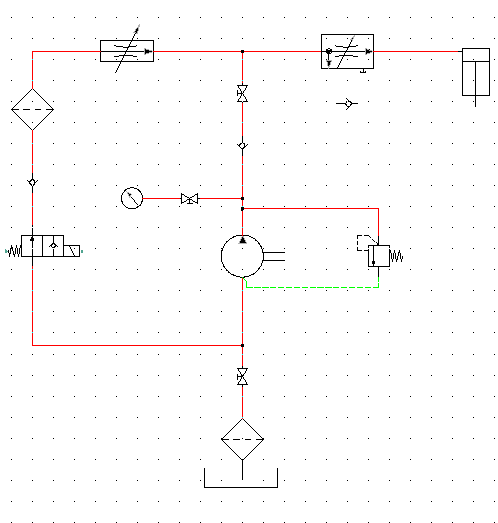

삽입점 지정: 제한자 아래에 밸브를 배치하려면 선택합니다.
- 구성요소 삽입/편집 대화상자에서 확인을 클릭합니다.
- 를 클릭합니다. 찾기

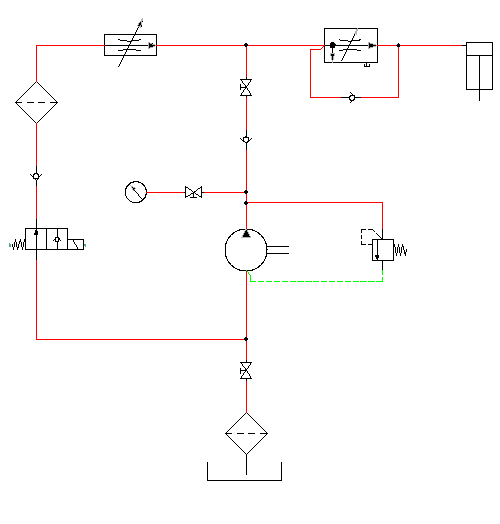

- 다음과 같이 파이프를 연결합니다.
유압 구조도 다이어그램이 완성되었습니다.
공압 도면을 작성하려면 구조도 탭
구성요소 삽입 패널의 공압 구성요소 삽입 도구를 사용합니다. 추가 라이브러리 데모 프로젝트의 공압 데모 도면 파일(Demo03.dwg)을 참조하십시오.
